Marka : Schneider Electric |Ürün Kodu : LC1F115P7
☆☆☆☆☆
0 Yorum | Yorum Yap

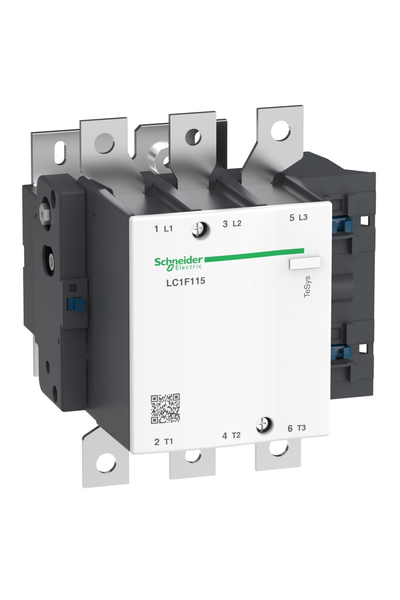

Schneider LC1F115P7 Tesys F 230V AC 3P Ac3 115A Kontaktör

Kampanya
  • Ürün Özellikleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
    • Soru Sor

  • Schneider Kontaktör

    Ürün Özellikleri
    Seri
    :
    TeSys
    Ürün serisi
    :
    TeSys F
    Ürün ya da bileşen tipi
    :
    Kontaktör
    Ürün grubu
    :
    LC1F
    Kontaktör uygulaması
    :
    Direnç yükü
    Motor kontrol
    Kullanım kategorisi
    :
    AC-3
    AC-4
    AC-1
    Kutup tanımı
    :
    3P
    [Ue] nominal çalışma voltajı
    :
    <= 690 V AC 50/60 Hz
    <= 460 V DC
    Kontrol devresi gerilimi
    :
    230 V AC 40...400 Hz
    [Ie] nominal çalışma akımı
    :
    200 A 40 °C) -de <= 440 V AC-1
    115 A 55 °C) -de <= 440 V AC-3
    Tamamlayıcı Özellikler
    [Uimp] nominal darbe dayanım voltajı
    :
    8 kV
    [Ith] klasik açık hava termik akımı
    :
    200 A -de <40 °C
    Nominal kesme kapasitesi
    :
    920 A 'e uygun IEC 60947-4-1
    [Icw] nominal kısa süreli dayanma akımı
    :
    1100 A -de <40 °C - 10sn
    640 A -de <40 °C - 30sn
    520 A -de <40 °C - 1 dk
    400 A -de <40 °C - 3 dk
    320 A -de <40 °C - 10 dk
    Ilgili Sigorta Dezeri
    :
    125 A aM -de <= 440 V
    200 A gG -de <= 440 V
    Ortalama empedans
    :
    0,37 mOhm - Ith 200 A 50 Hz
    [Ui] nominal yalıtım voltajı
    :
    1000 V 'e uygunIEC 60947-4-1
    1500 V 'e uygunVDE 0110 grup C
    Kutup başına güç dağılımı
    :
    15 W AC-1
    5 W AC-3
    Aşırı gerilim kategorisi
    :
    III
    Güç Kutbu Kontak Kompozisyonu
    :
    3 NA
    Motor gücü kW
    :
    55 kW -de 380...400 V AC 50/60 Hz (AC-3)
    59 kW -de 415 V AC 50/60 Hz (AC-3)
    59 kW -de 440 V AC 50/60 Hz (AC-3)
    75 kW -de 500 V AC 50/60 Hz (AC-3)
    80 kW -de 660...690 V AC 50/60 Hz (AC-3)
    30 kW -de 220...230 V AC 50/60 Hz (AC-3)
    18,5 kW -de 400 V AC 50/60 Hz (AC-4)
    Kontrol devresi gerilim limitleri
    :
    Çalışma: 0,85...1,1 Uc 40...400 Hz 55 °C)
    Düşme: 0,35...0,55 Uc 40...400 Hz 55 °C)
    Mekanik dayanıklılık
    :
    10 Milyon Döngü
    VA cinsinden kalkış gücü
    :
    770 VA, 40...400 Hz 0,9 20 °C)
    VA cinsinden tutma güç tüketimi
    :
    8,1 VA, 40...400 Hz 0,9 20 °C)
    Maksimum işletim oranı
    :
    2400 cyc/h -de <55 °C
    Çalışma süresi
    :
    35 ms kapama (Uc'de)
    130 ms açma (Uc'de)
    Bağlantılar - terminaller
    :
    Güç devresi: çubuk 2 kablo(lar) - busbar kesiti: 20 x 3 mm
    Güç devresi: pabuç-halka terminalleri 1 kablo(lar) 95 mm²
    Güç devresi: konnektör 1 kablo(lar) 95 mm²
    Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
    Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
    Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
    Güç devresi: bolted connection
    Sıkma torku
    :
    Güç devresi: 10 N.m
    Kontrol devresi: 1,2 N.m
    Montaj desteği
    :
    Plaka
    Isı dağılımı
    :
    5,9…7,2 W
    Standartlar
    :
    IEC 60947-1
    IEC 60947-4-1
    EN 60947-1
    JIS C8201-4-1
    EN 60947-4-1
    Ürün sertifikaları
    :
    LROS (Lloyds nakliye kayıtları)
    RMRoS
    CCC
    ABS
    CB
    RINA
    DNV
    UL
    BV
    UKCA
    Uyumluluk kodu
    :
    LC1F
    Kontrol devresi tipi
    :
    AC -de 40...400 Hz
    Ortam Koşulları
