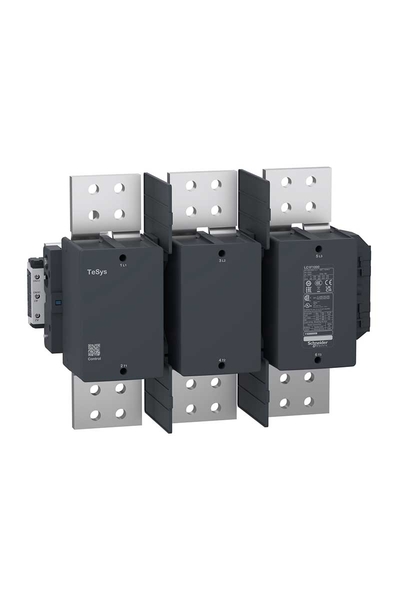

Schneider LC1F1000M7 Tesys F 220V AC 3P Ac3 1000A Kontaktör

TeSys

TeSys F

Kontaktör

LC1F

Motor kontrol
Direnç yükü

AC-1
AC-3

3P

<= 440 V AC 50/60 Hz

220 V AC 40...400 Hz

1250 A 40 °C) -de <= 440 V AC AC-1
1000 A 55 °C) -de <= 440 V AC AC-3

8 kV

1250 A -de <40 °C

8 kA 'e uygun IEC 60947-4-1

10000 A -de <40 °C - 10 s
7500 A -de <40 °C - 30 s
5500 A -de <40 °C - 1 min
4200 A -de <40 °C - 3 min
3000 A -de <40 °C - 10 min

2000 A gG -de <= 440 V

0,1 mOhm - Ith 1250 A 50 Hz

1000 V 'e uygunIEC 60947-4-1
1500 V 'e uygunVDE 0110 grup C

200 W AC-1

III

3 NA

600 cyc/h -de <55 °C

40...80 msn kapama
100...200 msn açma

Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: çubuk 3 kablo(lar)
Güç devresi: çubuk 4 kablo(lar)

Plaka

315 kW -de 220…230 V 3 faz
560 kW -de 380…400 V 3 faz
630 kW -de 415 V 3 faz
670 kW -de 440 V 3 faz

Doğrudan çevrimiçi kontaktör

220 V AC standart

EN 60947-1
IEC 60947-4-1
EN 60947-4-1
IEC 60947-1

CCC
CSA
CB
UKCA

LC1F

AC -de 40...400 Hz
