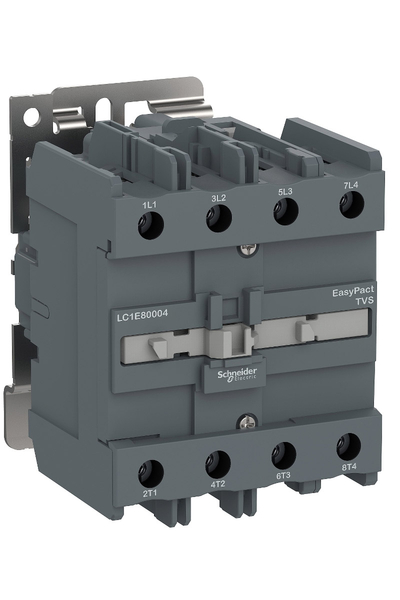

Schneider LC1E80004M7 EASYPACT TVS 4P 100A AC1 220VAC 4NA Kontaktör

EasyPact

Kontaktör

LC1E

Direnç yükü

AC-1

4P

Güç devresi: <= 690 V AC 50/60 Hz

100 A 60 °C) -de <= 415 V AC AC-1 için güç devresi

4 NA

690 V 'e uygun IEC 60947-4-1

6 kV 'e uygunIEC 60947

III

100 A -de <60 °C için güç devresi

800 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1

640 A -de 440 V için güç devresi 'e uygunIEC 60947

160 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 'e uygunIEC 60947-5-1

AC -de 50/60 Hz

0,8 mOhm - Ith 100 A 50 Hz için güç devresi

5,1 W AC-3
9,7 W AC-1

1200 cyc/h -de <60 °C

200 VA 50 Hz 0,75 20 °C)
220 VA 60 Hz 0,75 20 °C)

22 VA 60 Hz 0,3 20 °C)
20 VA 50 Hz 0,3 20 °C)

6…10 W için kontrol devresi

> 10 MOhm için kontrol devresi

Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 4…16 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 4…50 mm² - kablo sertligi: katı kablo uçsuz

Kontrol devresi: 1,2 N.m
Güç devresi: 12 N.m

Plaka
DIN rayı

300000 döngü

3000 m olmadan

IEC 60947-4-1
IEC 60947-5-1

EAC
CE
