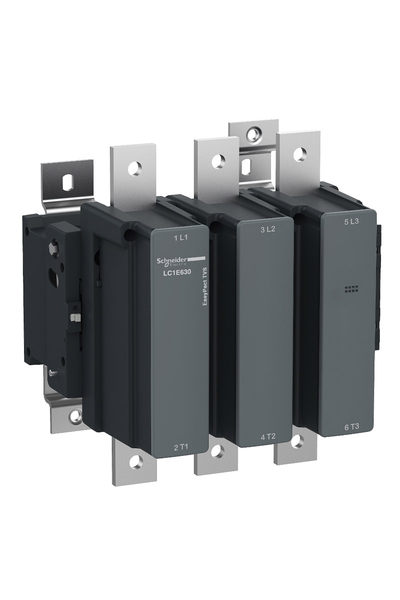

Schneider LC1E630M7 EASYPACT TVS 3P 630A 220VAC Kontaktör

EasyPact

Kontaktör

LC1E

Direnç yükü
Motor kontrol

AC-3
AC-1

3P

Güç devresi: <= 690 V AC 50/60 Hz

630 A 55 °C) -de <= 440 V AC AC-3 için güç devresi
1000 A 55 °C) -de <= 440 V AC AC-1 için güç devresi

185 kW -de 220...230 V AC 50/60 Hz
335 kW -de 380...400 V
375 kW -de 415 V
400 kW -de 440 V
400 kW -de 500 V
450 kW -de 660...690 V

3 NA

690 V 'e uygun IEC 60947-4-1

8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947

III

1000 A -de <40 °C için güç devresi

6300 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1

5040 A -de 440 V için güç devresi 'e uygunIEC 60947

10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
800 A gG -de <= 690 V koordinasyon tip 1 için güç devresi

AC -de 50/60 Hz

0,12 mOhm - Ith 1000 A 50 Hz için güç devresi

48 W AC-3
120 W AC-1

5 mA için kontrol devresi

17 V için kontrol devresi

1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen

1200 cyc/h -de <55 °C

1650 VA 50 Hz 0,9 20 °C)
1650 VA 60 Hz 0,9 20 °C)

22 VA 50 Hz 0,9 20 °C)
22 VA 60 Hz 0,9 20 °C)

20 W için kontrol devresi
20 W

> 10 MOhm için kontrol devresi

Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: pabuçlu kablo 2
Güç devresi: çubuklar 2 - busbar kesiti: 60 x 5 mm

Kontrol devresi: 1,2 N.m
Güç devresi: 58 N.m

Plaka

400000 döngü

3000 m olmadan

IEC 60947-5-1
IEC 60947-4-1
IEC 60947-1

EAC
CE
