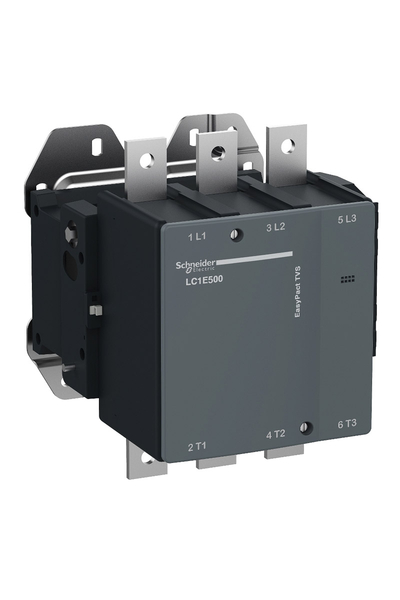

Schneider LC1E500M7 EASYPACT TVS 3P 500A 220VAC Kontaktör

EasyPact

Kontaktör

LC1E

Motor kontrol
Direnç yükü

AC-3
AC-1

3P

Güç devresi: <= 690 V AC 50/60 Hz

500 A 55 °C) -de <= 440 V AC AC-3 için güç devresi
700 A 55 °C) -de <= 440 V AC AC-1 için güç devresi

147 kW -de 220...230 V AC 50/60 Hz
250 kW -de 380...400 V
280 kW -de 415 V
295 kW -de 440 V
335 kW -de 500 V
355 kW -de 660...690 V

3 NA

690 V 'e uygun IEC 60947-4-1

8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947

III

700 A -de <40 °C için güç devresi

5000 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1

4000 A -de 440 V için güç devresi 'e uygunIEC 60947

10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
800 A gG -de <= 690 V koordinasyon tip 1 için güç devresi

AC -de 50/60 Hz

0,18 mOhm - Ith 700 A 50 Hz için güç devresi

45 W AC-3
88 W AC-1

5 mA için kontrol devresi

17 V için kontrol devresi

1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen

2400 cyc/h -de <55 °C

1100 VA 50 Hz 0,9 20 °C)
1100 VA 60 Hz 0,9 20 °C)

18 VA 50 Hz 0,9 20 °C)
18 VA 60 Hz 0,9 20 °C)

18 W için kontrol devresi
18 W

> 10 MOhm için kontrol devresi

Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: pabuçlu kablo 2 - harici çap: 240 mm
Güç devresi: çubuklar 2 - busbar kesiti: 40 x 5 mm

Kontrol devresi: 1,2 N.m
Güç devresi: 35 N.m

Plaka

4000000 döngü

3000 m olmadan

IEC 60947-5-1
IEC 60947-1
IEC 60947-4-1

EAC
CE
