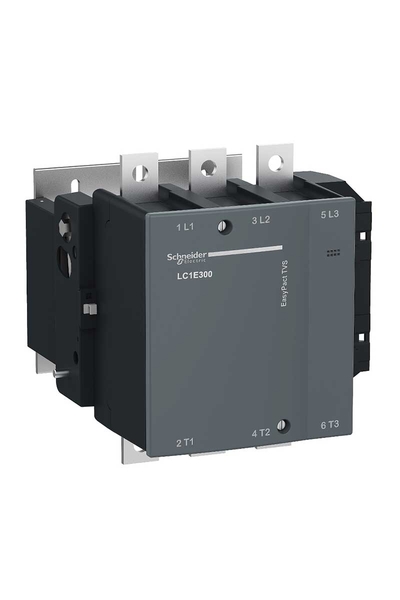

Schneider LC1E400M7 EASYPACT TVS 3P 400A 220VAC Kontaktör

EasyPact

Kontaktör

LC1E

Direnç yükü
Motor kontrol

AC-1
AC-3

3P

Güç devresi: <= 690 V AC 50/60 Hz

400 A 55 °C) -de <= 440 V AC AC-3 için güç devresi
500 A 40 °C) -de <= 440 V AC AC-1 için güç devresi

110 kW -de 220...230 V AC 50/60 Hz
200 kW -de 380...400 V
220 kW -de 415 V
250 kW -de 440 V
257 kW -de 500 V
280 kW -de 660...690 V

3 NA

690 V 'e uygun IEC 60947-4-1

8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947

III

500 A -de <40 °C için güç devresi

4000 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1

3200 A -de 440 V için güç devresi 'e uygunIEC 60947

10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
630 A gG -de <= 690 V koordinasyon tip 1 için güç devresi

AC -de 50/60 Hz

0,26 mOhm - Ith 500 A 50 Hz için güç devresi

42 W AC-3
65 W AC-1

5 mA için kontrol devresi

17 V için kontrol devresi

1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen

2400 cyc/h -de <55 °C

1075 VA 50 Hz 0,9 20 °C)
1075 VA 60 Hz 0,9 20 °C)

15 VA 50 Hz 0,9 20 °C)
15 VA 60 Hz 0,9 20 °C)

14 W için kontrol devresi

> 10 MOhm için kontrol devresi

Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: pabuçlu kablo 2 - harici çap: 150 mm
Güç devresi: çubuklar 2 - busbar kesiti: 30 x 5 mm

Kontrol devresi: 1,2 N.m
Güç devresi: 35 N.m

Plaka

4000000 döngü

3000 m olmadan

IEC 60947-4-1
IEC 60947-5-1
IEC 60947-1

EAC
CE
