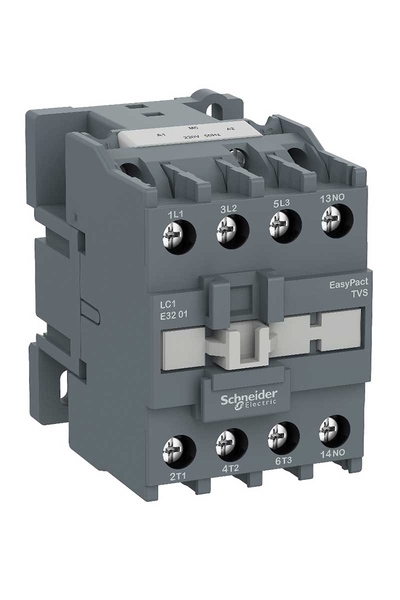

Schneider LC1E3201B7 EASYPACT TVS 3P 32A 24VAC 1NK Kontaktör
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Kontaktör
Ürün ÖzellikleriSeri:EasyPactÜrün ya da bileşen tipi:KontaktörÜrün grubu:LC1EKontaktör uygulaması:Direnç yükü
Motor kontrolKullanım kategorisi:AC-1
AC-3Kutup tanımı:3P[Ue] nominal çalışma voltajı:Güç devresi: <= 690 V AC 50/60 Hz[Ie] nominal çalışma akımı:32 A 55 °C) -de <= 440 V AC AC-3 için güç devresi
50 A 60 °C) -de <= 440 V AC AC-1 için güç devresiTamamlayıcı ÖzelliklerMotor gücü kW:7,5 kW -de 220...230 V AC 50/60 Hz
15 kW -de 380...400 V
15 kW -de 415 V
15 kW -de 440 V
18,5 kW -de 500 V
18,5 kW -de 660...690 VKutup kontak düzenleme:3 NAYardımcı kontak düzenleme:1 NK[Ui] nominal yalıtım voltajı:690 V 'e uygun IEC 60947-4-1[Uimp] nominal darbe dayanım voltajı:6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947Aşırı gerilim kategorisi:III[Ith] klasik açık hava termik akımı:50 A -de <55 °CIRMS Nominal Kapama Kapasitesi:320 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1Nominal kesme kapasitesi:256 A -de 440 V için güç devresi 'e uygunIEC 60947Ilgili Sigorta Dezeri:10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
63 A gG -de <= 690 V koordinasyon tip 1 için güç devresiKontrol devresi tipi:AC -de 50/60 HzOrtalama empedans:2,5 mOhm - Ith 50 A 50 Hz için güç devresiKutup başına güç dağılımı:2 W AC-3
5 W AC-1Minimum anahtarlama akımı:5 mA için kontrol devresiMinimum Anahtarlam gerilimi:17 V için kontrol devresiÇakışmama süresi:1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilenMaksimum işletim oranı:1800 cyc/h -de <60 °CVA cinsinden kalkış gücü:95 VA 50 Hz 0,75 20 °C)
95 VA 60 Hz 0,75 20 °C)VA cinsinden tutma güç tüketimi:8,3 VA 50 Hz 0,3 20 °C)
8,5 VA 60 Hz 0,3 20 °C)Isı dağılımı:2…3 W için kontrol devresiYalıtım direnci:> 10 MOhm için kontrol devresiBağlantılar - terminaller:Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek Kablo uçluSıkma torku:Kontrol devresi: 1,2 N.m
Güç devresi: 2,1 N.mMontaj desteği:DIN rayı
PlakaMekanik dayanıklılık:8000000 döngüÇalışma yüksekliği:3000 m olmadanStandartlar:IEC 60947-5-1
IEC 60947-4-1
IEC 60947-1Ürün sertifikaları:EAC
CEOrtam Koşulları -
