Marka : Schneider Electric |Ürün Kodu : LC1E120M5
☆☆☆☆☆
0 Yorum | Yorum Yap

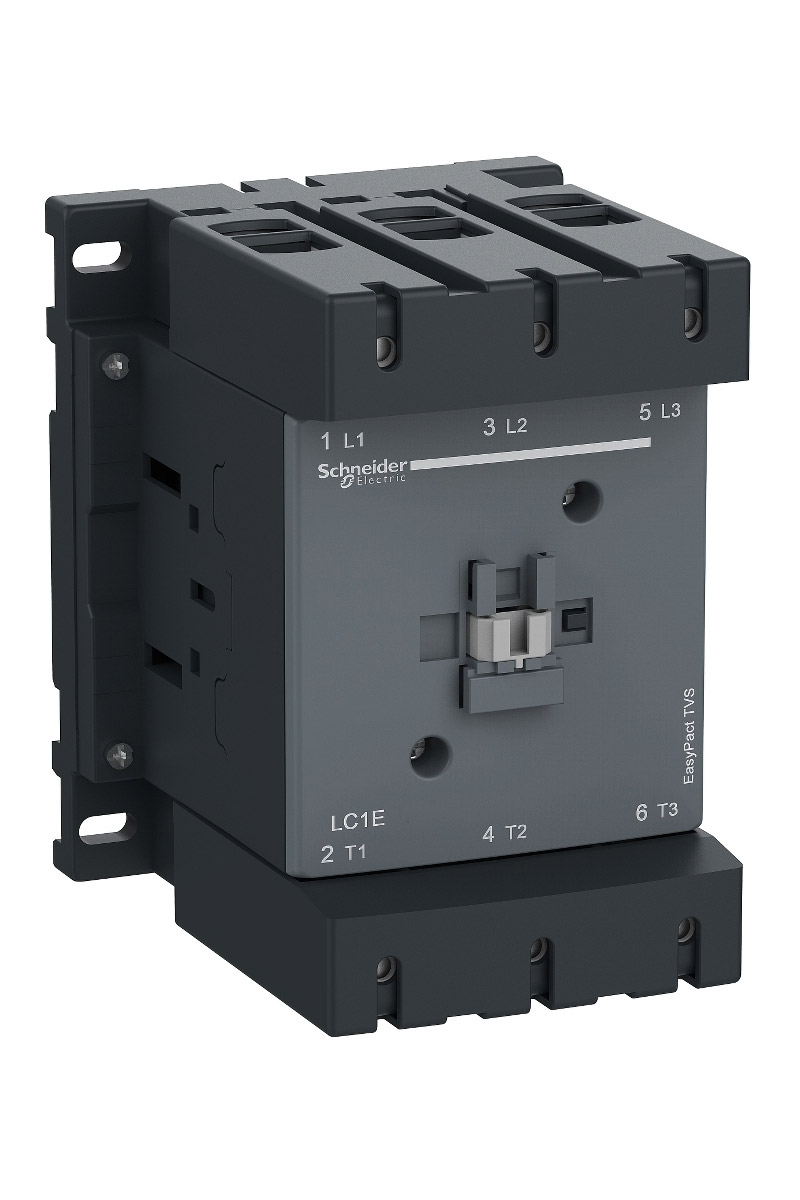

Schneider LC1E120M5 220VAC 55kW 1NK+1NA Kontaktör

4.439,04 ₺
Kargo15:00'a kadar verilen siparişler bugün kargoda!
Gelince Haber Ver
Bugün
Kargoda
20000₺ ve ÜZERİ
ÜCRETSİZ KARGO
15000₺ ve ÜZERİ
   ÖZEL TEKLİF

-

+
Adet
Sepete Ekle
Hemen Al

Schneider Kontaktör Ürün Özellikleri Seri : EasyPact Ürün adı : EasyPact TVS Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1E Kontaktör uygulaması : Motor kontrol Direnç yükü Kullanım kategorisi : AC-3...

Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
    • Soru Sor

  • Schneider Kontaktör

    Ürün Özellikleri
    Seri
    :
    EasyPact
    Ürün adı
    :
    EasyPact TVS
    Ürün ya da bileşen tipi
    :
    Kontaktör
    Ürün grubu
    :
    LC1E
    Kontaktör uygulaması
    :
    Motor kontrol
    Direnç yükü
    Kullanım kategorisi
    :
    AC-3
    AC-1
    Kutup tanımı
    :
    3P
    Power pole contact composition
    :
    3 NA
    [Ue] nominal çalışma voltajı
    :
    Güç devresi: <= 690 V AC 50/60 Hz
    [Ie] nominal çalışma akımı
    :
    120 A 55 °C) -de <= 440 V AC AC-3 için güç devresi
    150 A 55 °C) -de <= 440 V AC AC-1 için güç devresi
    Motor gücü kW
    :
    37 kW -de 220...230 V AC 50/60 Hz (AC-3)
    55 kW -de 380...400 V AC 50/60 Hz (AC-3)
    59 kW -de 415 V AC 50/60 Hz (AC-3)
    59 kW -de 440 V AC 50/60 Hz (AC-3)
    75 kW -de 500 V AC 50/60 Hz (AC-3)
    80 kW -de 660...690 V AC 50/60 Hz (AC-3)
    Kontrol devresi tipi
    :
    AC -de 50 Hz
    Kontrol devresi gerilimi
    :
    220 V AC 50 Hz
    Yükseklik
    :
    158 mm
    Genişlik
    :
    120 mm
    Derinlik
    :
    132 mm
    Ürün ağırlığı
    :
    2,3 kg
    Tamamlayıcı Özellikler
    Yardımcı kontak düzenleme
    :
    1 NA + 1 NK
    [Uimp] nominal darbe dayanım voltajı
    :
    8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
    [Ui] nominal yalıtım voltajı
    :
    690 V 'e uygunIEC 60947-4-1
    Aşırı gerilim kategorisi
    :
    III
    [Ith] klasik açık hava termik akımı
    :
    150 A -de <40 °C
    Irms nominal kapama kapasitesi
    :
    1200 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1
    Nominal kesme kapasitesi
    :
    960 A -de 440 V için güç devresi 'e uygunIEC 60947
    [Icw] nominal kısa süreli dayanma akımı
    :
    1100 A -de <40 °C - 10 s için güç devresi
    Ilgili sigorta değeri
    :
    250 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
    10 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
    Ortalama empedans
    :
    0,6 mOhm - Ith 150 A 50 Hz için güç devresi
    Kutup başına güç dağılımı
    :
    8,6 W AC-3
    14 W AC-1
    Kontrol devresi gerilim limitleri
    :
    Çalışma: 0,85...1,1 Uc -de 50 Hz 55 °C)
    Düşme: 0,35...0,55 Uc -de 50 Hz 55 °C)
    Çalışma süresi
    :
    20...50 msn kapanışta
    6...20 msn açılışta
    Mekanik dayanıklılık
    :
    400000 cycles
    Maximum operating rate
    :
    1200 cyc/h -de <55 °C
    VA cinsinden kalkış gücü
    :
    300 VA 50 Hz 0,8 20 °C)
    300 VA 60 Hz 0,8 20 °C)
    VA cinsinden tutma güç tüketimi
    :
    22 VA 50 Hz 0,3 20 °C)
    22 VA 60 Hz 0,3 20 °C)
    Isı dağılımı
    :
    3…8 W için kontrol devresi
    Minimum anahtarlama akımı
    :
    5 mA için kontrol devresi
    Minimum anahtarlama gerilimi
    :
    17 V için kontrol devresi
    Çakışmama süresi
    :
    1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
    1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
    Yalıtım direnci
    :
    > 10 MOhm için kontrol devresi
    Elektrik dayanıklılığı
    :
    800000 cycles AC-3
    250000 cycles AC-1
    Montaj desteği
    :
    DIN rayı
    Plaka
    Bağlantılar - terminaller
    :
    Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
    Güç devresi: vida kelepçesi terminalleri 1 10…120 mm² - kablo sertligi: esnek Kablo uçlu
    Güç devresi: vida kelepçesi terminalleri 2 20…170 mm² - kablo sertligi: esnek Kablo uçlu
    Güç devresi: vida kelepçesi terminalleri 1 10…120 mm² - kablo sertligi: katı kablo uçsuz
    Güç devresi: vida kelepçesi terminalleri 2 20…170 mm² - kablo sertligi: katı kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: esnek kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
    Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: katı kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: katı kablo uçsuz
    Recommended tightening torque
    :
    Güç devresi: 12 N.m
    Kontrol devresi: 1,2 N.m
    Max tightening torque
    :
    Güç devresi: 13,5 N.m
    Kontrol devresi: 1,4 N.m
