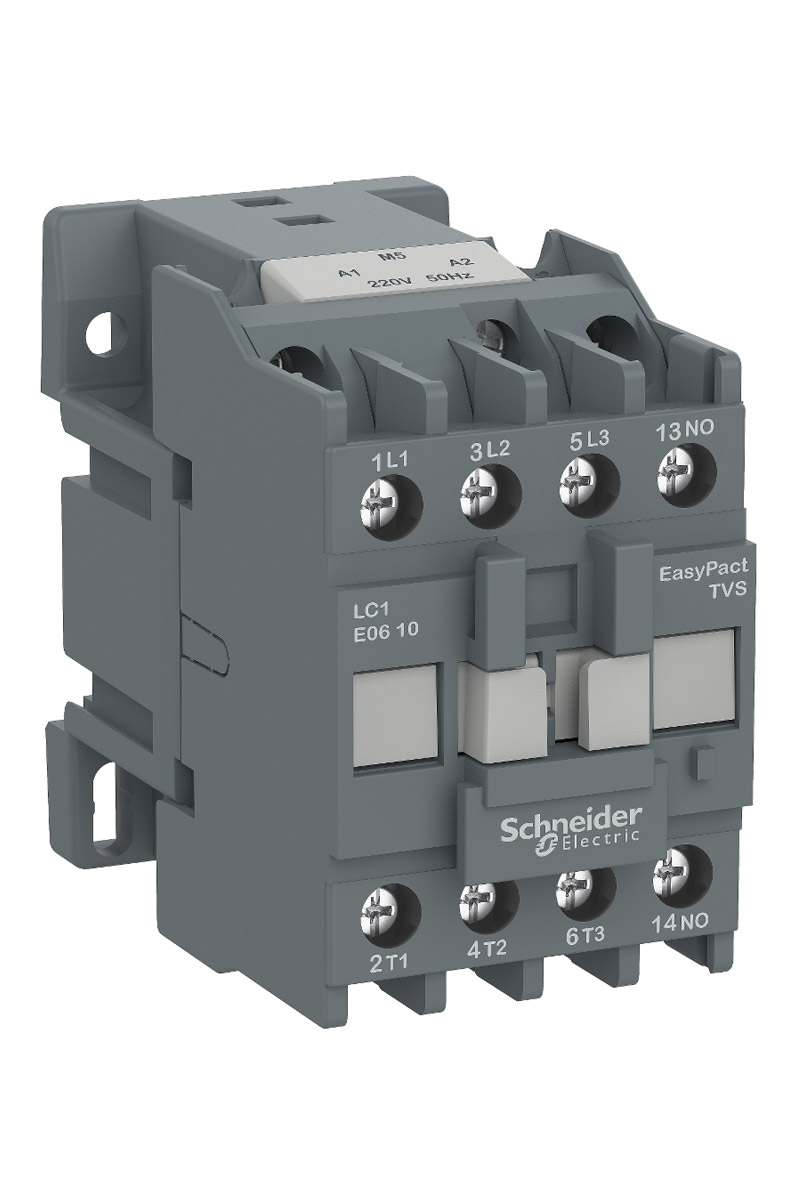

Yardımcı kontak düzenleme
:
1 NK
[Uimp] nominal darbe dayanım voltajı
:
6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
[Ui] nominal yalıtım voltajı
:
690 V 'e uygunIEC 60947-4-1
Aşırı gerilim kategorisi
:
III
[Ith] klasik açık hava termik akımı
:
25 A -de <55 °C için güç devresi
Irms nominal kapama kapasitesi
:
120 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1
Nominal kesme kapasitesi
:
96 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı
:
105 A -de <40 °C - 10 s için güç devresi
61 A -de <40 °C - 60 s için güç devresi
30 A -de <40 °C - 600 s için güç devresi
Ilgili sigorta değeri
:
10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
25 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
Ortalama empedans
:
2,5 mOhm - Ith 25 A 50 Hz için güç devresi
Kutup başına güç dağılımı
:
0,36 W AC-3
1,6 W AC-1
Kontrol devresi gerilim limitleri
:
Çalışma: 0,85...1,1 Uc -de 50 Hz 55 °C)
Düşme: 0,3...0,6 Uc -de 50 Hz 55 °C)
Çalışma süresi
:
12...22 msn kapanışta
4...19 msn açılışta
Mekanik dayanıklılık
:
10000000 cycles
Maximum operating rate
:
1800 cyc/h -de <60 °C
VA cinsinden kalkış gücü
:
95 VA 50 Hz 0,75 20 °C)
95 VA 60 Hz 0,75 20 °C)
VA cinsinden tutma güç tüketimi
:
8,3 VA 50 Hz 0,3 20 °C)
8,5 VA 60 Hz 0,3 20 °C)
Isı dağılımı
:
2…3 W için kontrol devresi
Minimum anahtarlama akımı
:
5 mA için kontrol devresi
Minimum anahtarlama gerilimi
:
17 V için kontrol devresi
Çakışmama süresi
:
1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
Yalıtım direnci
:
> 10 MOhm için kontrol devresi
Elektrik dayanıklılığı
:
1400000 cycles AC-3
300000 cycles AC-1
Montaj desteği
:
Plaka
DIN rayı
Bağlantılar - terminaller
:
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Recommended tightening torque
:
Güç devresi: 1,2 N.m
Kontrol devresi: 1,2 N.m
Max tightening torque
:
Güç devresi: 1,4 N.m
Kontrol devresi: 1,4 N.m
