Marka : Schneider Electric |Ürün Kodu : LC1E0901M5
☆☆☆☆☆
0 Yorum | Yorum Yap

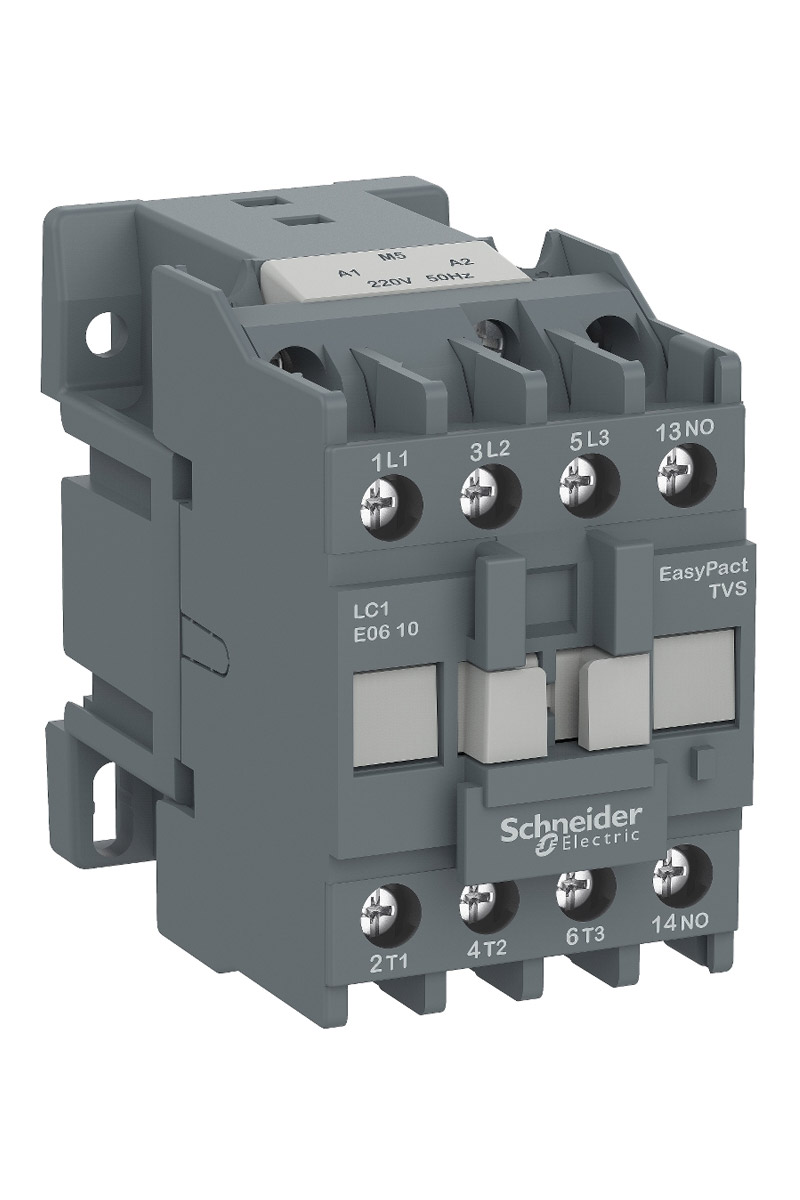

Schneider LC1E0901M5 Kontaktör
Vereceğiniz sipariş yarın kargoda!
Yarın
Kargoda
Kargoda
20000₺ ve ÜZERİ
ÜCRETSİZ KARGO
ÜCRETSİZ KARGO
15000₺ ve ÜZERİ
ÖZEL TEKLİF
ÖZEL TEKLİF
Schneider Kontaktör Ürün Özellikleri Seri : EasyPact Ürün adı : EasyPact TVS Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1E Kontaktör uygulaması : Direnç yükü Motor kontrol Kullanım kategorisi : AC-3...
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Kontaktör
Ürün ÖzellikleriSeri:EasyPactÜrün adı:EasyPact TVSÜrün ya da bileşen tipi:KontaktörÜrün grubu:LC1EKontaktör uygulaması:Direnç yükü
Motor kontrolKullanım kategorisi:AC-3
AC-1Kutup tanımı:3PPower pole contact composition:3 NA[Ue] nominal çalışma voltajı:Güç devresi: <= 690 V AC 50/60 Hz[Ie] nominal çalışma akımı:9 A 55 °C) -de <= 440 V AC AC-3 için güç devresi
25 A 55 °C) -de <= 440 V AC AC-1 için güç devresiMotor gücü kW:2,2 kW -de 220...230 V AC 50/60 Hz
4 kW -de 380...400 V
4 kW -de 415 V
4 kW -de 440 V
5,5 kW -de 500 V
5,5 kW -de 660...690 VKontrol devresi tipi:AC -de 50 HzKontrol devresi gerilimi:220 V AC 50 HzYükseklik:74 mmGenişlik:45 mmDerinlik:80 mmÜrün ağırlığı:0,3 kgRenk:Gri (RAL 7011)Tamamlayıcı ÖzelliklerYardımcı kontak düzenleme:1 NK[Uimp] nominal darbe dayanım voltajı:6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947[Ui] nominal yalıtım voltajı:690 V 'e uygunIEC 60947-4-1Aşırı gerilim kategorisi:III[Ith] klasik açık hava termik akımı:25 A -de <55 °C için güç devresiIrms nominal kapama kapasitesi:90 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1Nominal kesme kapasitesi:72 A -de 440 V için güç devresi 'e uygunIEC 60947[Icw] nominal kısa süreli dayanma akımı:105 A -de <40 °C - 10 s için güç devresi
61 A -de <40 °C - 60 s için güç devresi
30 A -de <40 °C - 600 s için güç devresiIlgili sigorta değeri:10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
20 A gG -de <= 690 V koordinasyon tip 1 için güç devresiOrtalama empedans:2,5 mOhm - Ith 25 A 50 Hz için güç devresiKutup başına güç dağılımı:0,2 W AC-3
1,6 W AC-1Kontrol devresi gerilim limitleri:Çalışma: 0,85...1,1 Uc -de 50 Hz 55 °C)
Düşme: 0,3...0,6 Uc -de 50 Hz 55 °C)Çalışma süresi:12...22 msn kapanışta
4...19 msn açılıştaMekanik dayanıklılık:10000000 cyclesMaximum operating rate:1800 cyc/h -de <60 °CVA cinsinden kalkış gücü:95 VA 50 Hz 0,75 20 °C)
95 VA 60 Hz 0,75 20 °C)VA cinsinden tutma güç tüketimi:8,3 VA 50 Hz 0,3 20 °C)
8,5 VA 60 Hz 0,3 20 °C)Isı dağılımı:2…3 W için kontrol devresiMinimum anahtarlama akımı:5 mA için kontrol devresiMinimum anahtarlama gerilimi:17 V için kontrol devresiÇakışmama süresi:1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilenYalıtım direnci:> 10 MOhm için kontrol devresiElektrik dayanıklılığı:1400000 cycles AC-3
150000 cycles AC-1Montaj desteği:DIN rayı
PlakaBağlantılar - terminaller:Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuzRecommended tightening torque:Güç devresi: 1,2 N.m
Kontrol devresi: 1,2 N.mMax tightening torque:Güç devresi: 1,4 N.m
Kontrol devresi: 1,4 N.mOrtam Koşulları -
