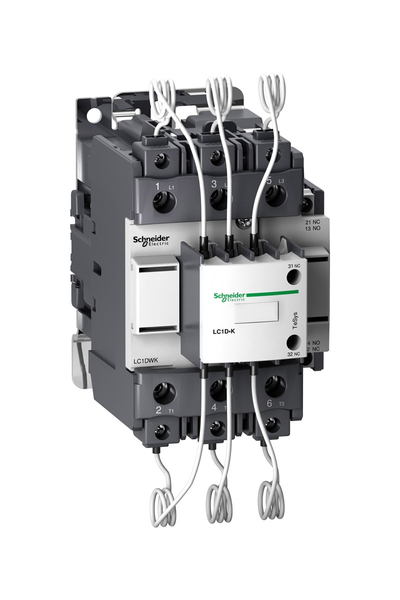

Schneider LC1DWK12P7 Tesys D 230V AC 63kVAR Kompanzasyon Kontaktörü

TeSys

TeSys LC1D.K
TeSys Deca

Kapasitör görevli kontaktör

LC1DWK

Kontrol

Güç faktörü düzeltme

AC-6B

3P

3 NA

Güç devresi: 690 V AC 50/60 Hz

35 kvar -de 230 V AC 50 Hz -de <60 °C
63 kvar -de 400 V AC 50 Hz -de <60 °C
67 kvar -de 440 V AC 50 Hz -de <60 °C
104 kvar -de 690 V AC 50 Hz -de <60 °C
30 kvar -de 230 V AC 60 Hz -de <60 °C
60 kvar -de 460 V AC 60 Hz -de <60 °C
80 kvar -de 575 V AC 60 Hz -de <60 °C

AC -de 50/60 Hz

230 V AC 50/60 Hz

1 NA + 2 NK anlık

300000 döngü Ue'de 400 V
200000 döngü Ue'de 690 V

DIN rayı
Plaka

EN/IEC 60947-1
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1

IECEE CB Scheme
UL
CSA
UKCA

Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: konnektör 1 4…50 mm² - kablo sertligi: katı
Güç devresi: konnektör 2 4…25 mm² - kablo sertligi: katı
Güç devresi: konnektör 1 4…50 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: konnektör 2 4…25 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: konnektör 1 4…50 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: konnektör 2 4…16 mm² - kablo sertligi: esnek Kablo uçlu

Güç devresi: 12 N.m - üzerinde konnektör
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri

240 cyc/h
