Marka : Schneider Electric |Ürün Kodu : LC1DT80AFD
☆☆☆☆☆
0 Yorum | Yorum Yap

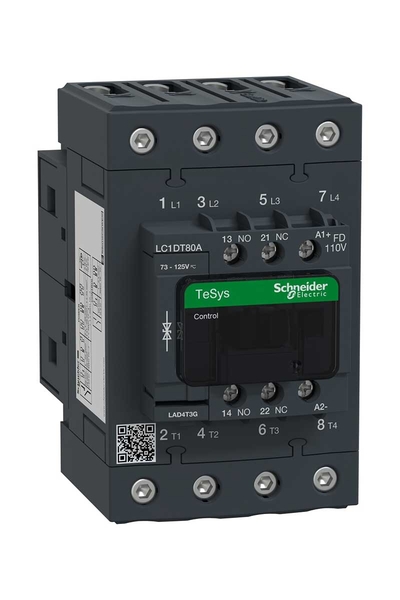

Schneider LC1DT80AFD Tesys D 440V 80A 4P Ac1 110V DC Standart Bobinli Kontaktör
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Kontaktör
Ürün ÖzellikleriSeri:TeSys
TeSys DecaÜrün serisi:TeSys D
TeSys DecaÜrün ya da bileşen tipi:KontaktörÜrün grubu:LC1DKontaktör uygulaması:Direnç yüküKullanım kategorisi:AC-1Kutup tanımı:4P[Ue] nominal çalışma voltajı:Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC[Ie] nominal çalışma akımı:80 A 60 °C) -de <= 440 V AC AC-1 için güç devresiTamamlayıcı ÖzelliklerKutup kontak düzenleme:4 NAKontak uyumluluğu:M7Yardımcı kontak tipi:Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1Yardımcı kontak düzenleme:1 NA + 1 NK[Ui] nominal yalıtım voltajı:Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
Güç devresi: 690 V 'e uygunIEC 60947-4-1[Uimp] nominal darbe dayanım voltajı:6 kV 'e uygunIEC 60947Aşırı gerilim kategorisi:III[Ith] klasik açık hava termik akımı:10 A -de <60 °C için sinyalleme devresi
80 A -de <60 °C için güç devresiIRMS Nominal Kapama Kapasitesi:140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
1000 A -de 440 V için güç devresi 'e uygunIEC 60947Nominal kesme kapasitesi:1000 A -de 440 V için güç devresi 'e uygunIEC 60947Ilgili Sigorta Dezeri:10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
125 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
125 A gG -de <= 690 V koordinasyon tip 2 için güç devresiZaman sabiti:34 msKontrol devresi tipi:DC standartBobin teknolojisi:Yerleşik çift yönlü tepe sınırlayıcı diyot süpresörKontrol devresi gerilim limitleri:0,1...0,3 Uc -40…70 °C düşme DC
0,75...1,25 Uc -40…60 °C çalışma DC
1...1.25 Uc 60…70 °C çalışma DCOrtalama empedans:1,6 mOhm - Ith 80 A 50 Hz için güç devresiKutup başına güç dağılımı:10,2 W AC-1Minimum anahtarlama akımı:5 mA için sinyalleme devresiMinimum Anahtarlam gerilimi:17 V için sinyalleme devresiÇakışmama süresi:1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasındaMaksimum işletim oranı:3600 cyc/h -de <60 °CW cinsinden kalkış gücü:19 W 20 °C)W cinsinden tutma güç tüketimi:7,4 W -de 20 °CYalıtım direnci:> 10 MOhm için sinyalleme devresiSıkma torku:Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 8 N.m - üzerinde vida kelepçesi terminalleri - kablo 25…35 mm² altıgen 4 mm
Güç devresi: 5 N.m - üzerinde vida kelepçesi terminalleri - kablo 1…25 mm² altıgen 4 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2Montaj desteği:Plaka
RayElektrik dayanıklılığı:0,5 Mcycles 80 A AC-1 Ue'de <= 440 VMekanik dayanıklılık:10 Milyon DöngüGüvenlik güvenilirlik düzeyi:B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1Çalışma yüksekliği:0...3000 mUyumluluk kodu:LC1DÜrün sertifikaları:RINA
UL
BV
CSA
GOST
LROS (Lloyds nakliye kayıtları)
GL
CCC
DNVOrtam Koşulları -
