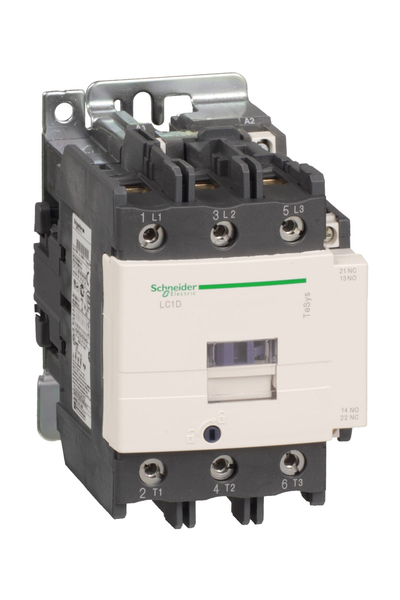

Schneider LC1D95D7 Tesys D 42V AC 3P Ac3 95A Kontaktör

TeSys

TeSys D

Kontaktör

LC1D

Motor kontrol
Direnç yükü

AC-1
AC-4
AC-3
AC-3e

3P

Güç devresi: 1000 V AC 25...400 Hz

95 A 60 °C) -de <= 440 V AC-3 için güç devresi
125 A 60 °C) -de <= 690 V AC-1 için güç devresi
95 A 60 °C) -de <= 440 V AC-3e için güç devresi

25 kW -de 220...230 V AC 50 Hz (AC-3)
45 kW -de 380...400 V AC 50 Hz (AC-3)
45 kW -de 415...440 V AC 50 Hz (AC-3)
55 kW -de 500 V AC 50 Hz (AC-3)
45 kW -de 660...690 V AC 50 Hz (AC-3)
45 kW -de 1000 V AC 50 Hz (AC-3)

7,5 hp -de 120 V AC 60 Hz için 1 faz motorlar
15 hp -de 230/240 V AC 60 Hz için 1 faz motorlar
30 hp -de 200/208 V AC 60 Hz için 3 faz motorlar
30 hp -de 230/240 V AC 60 Hz için 3 faz motorlar
60 hp -de 460/480 V AC 60 Hz için 3 faz motorlar
60 hp -de 575/600 V AC 60 Hz için 3 faz motorlar

3 NA

M11

Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1

1 NA + 1 NK

Güç devresi: 1000 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali

8 kV 'e uygunIEC 60947

III

10 A -de <60 °C için sinyalleme devresi
125 A -de <60 °C için güç devresi

1100 A -de 440 V AC için güç devresi 'e uygunIEC 60947
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1

1100 A -de 440 V için güç devresi 'e uygunIEC 60947

10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
200 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
160 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

AC -de 50/60 Hz

Yerleşik süpresör modülü olmadan

0,8...1,1 Uc -40…55 °C çalışma AC 50 Hz
0,85...1,1 Uc -40…55 °C çalışma AC 60 Hz
0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz
1...1.1 Uc 55…70 °C çalışma AC 50/60 Hz

0,8 mOhm - Ith 125 A 50 Hz için güç devresi

12,5 W AC-1
7,2 W AC-3
7,2 W AC-3e

5 mA için sinyalleme devresi

17 V için sinyalleme devresi

1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında

3600 cyc/h -de <60 °C

245 VA 60 Hz 0,75 20 °C)
245 VA 50 Hz 0,75 20 °C)

26 VA 60 Hz 0,3 20 °C)
26 VA 50 Hz 0,3 20 °C)

> 10 MOhm için sinyalleme devresi

Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 12 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm
Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

Plaka
Ray

1,2 Mcycles 95 A AC-3
1,3 Mcycles 125 A AC-1
1,2 Mcycles 95 A AC-3e

4 Milyon Döngü

B10d = 1,3 Mcycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20 Mcycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

0...3000 m

LC1D

IECEE CB Scheme
UL
CSA
CCC
EAC
LROS (Lloyds nakliye kayıtları)
RINA
BV
DNV-GL
