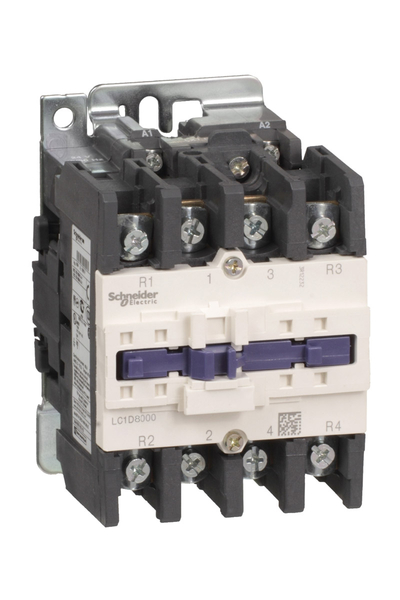

Schneider LC1D80008E7 Tesys D 48V AC 2NA+2NK 4P Ac1 125A Kontaktör

TeSys

TeSys D

Kontaktör

LC1D

Direnç yükü

AC-1

4P

Güç devresi: <= 1000 V AC 25...400 Hz

125 A 60 °C) -de <= 440 V AC AC-1 için güç devresi

2 NA + 2 NK

M1

Olmadan

Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Güç devresi: 1000 V 'e uygunIEC 60947-4-1

8 kV 'e uygunIEC 60947

III

125 A -de <60 °C için güç devresi

1100 A -de 440 V için güç devresi 'e uygunIEC 60947

1100 A -de 440 V için güç devresi 'e uygunIEC 60947

200 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
160 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

AC -de 50/60 Hz

Yerleşik süpresör modülü olmadan

0,85...1,1 Uc -40…55 °C çalışma AC 60 Hz
0,3...0,6 Uc -40…55 °C düşme AC 50/60 Hz
0,8...1,1 Uc -40…55 °C çalışma AC 50 Hz

0,8 mOhm - Ith 125 A 50 Hz için güç devresi

12,5 W AC-1

3600 cyc/h -de <60 °C

245 VA 60 Hz 0,75 20 °C)
245 VA 50 Hz 0,75 20 °C)

26 VA 60 Hz 0,3 20 °C)
26 VA 50 Hz 0,3 20 °C)

Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 12 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm
Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

Plaka
Ray

0,8 Mcycles 125 A AC-1 Ue'de <= 440 V

4 Milyon Döngü

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

0...3000 m

LC1D

UL
CSA
CCC
EAC
UKCA
CB
EU-RO-MR by DNV-GL
