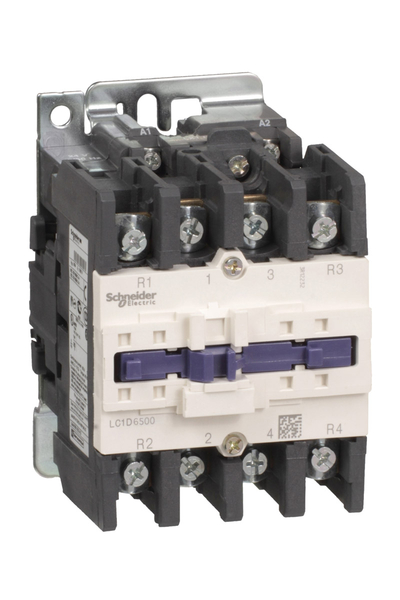

Schneider LC1D65008M5 Tesys D 440V 80A 4P Ac1 220V AC Bobinli Kontaktör

TeSys

TeSys D

Kontaktör

LC1D

Direnç yükü

AC-1

4P

Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC

80 A 60 °C) -de <= 440 V AC AC-1 için güç devresi

2 NA + 2 NK

M1

Olmadan

Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Güç devresi: 690 V 'e uygunIEC 60947-4-1

6 kV 'e uygunIEC 60947

III

80 A -de <60 °C için güç devresi

1000 A -de 440 V için güç devresi 'e uygunIEC 60947

1000 A -de 440 V için güç devresi 'e uygunIEC 60947

125 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
125 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

AC -de 50 Hz

Yerleşik süpresör modülü olmadan

0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz
0,3...0,6 Uc -40…70 °C düşme AC 50 Hz
1...1.1 Uc 60…70 °C çalışma AC 50 Hz

1,5 mOhm - Ith 80 A 50 Hz için güç devresi

9,6 W AC-1

3600 cyc/h -de <60 °C

160 VA 50 Hz 0,75 20 °C)

15 VA 50 Hz 0,3 20 °C)

Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 8 N.m - üzerinde vida kelepçesi terminalleri - kablo 25…35 mm² altıgen 4 mm
Güç devresi: 5 N.m - üzerinde vida kelepçesi terminalleri - kablo 1…25 mm² altıgen 4 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

Plaka
Ray

1,4 Mcycles 80 A AC-1 Ue'de <= 440 V

6 Milyon Döngü

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

0...3000 m

LC1D

CSA
CCC
RINA
LROS (Lloyds nakliye kayıtları)
GL
UL
DNV
GOST
BV
