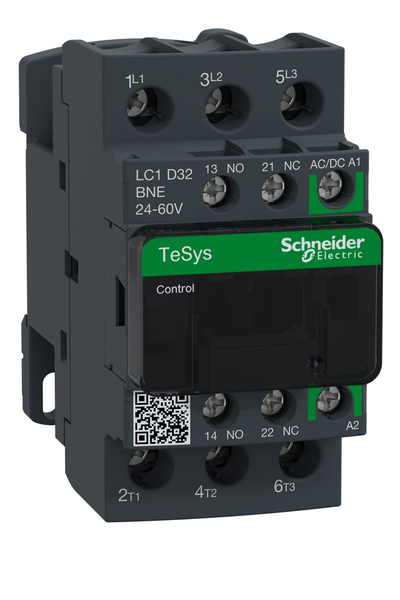

Schneider LC1D32BNE Tesys D Green 24-60V AC/DC 3P Ac3 32A Kontaktör

TeSys
TeSys Deca

TeSys D
TeSys Deca

Kontaktör

LC1D

Motor kontrol
Direnç yükü

AC-1
AC-3
AC-3e

3P

Güç devresi: <= 690 V AC 25...400 Hz

32 A 60 °C) -de <= 440 V AC-3 için güç devresi
50 A 60 °C) -de <= 440 V AC-1 için güç devresi
32 A 60 °C) -de <= 440 V AC-3e için güç devresi

7,5 kW -de 220...230 V AC 50 Hz (AC-3)
15 kW -de 380...400 V AC 50 Hz (AC-3)
15 kW -de 415 V AC 50 Hz (AC-3)
15 kW -de 440 V AC 50 Hz (AC-3)
18,5 kW -de 500 V AC 50 Hz (AC-3)
18,5 kW -de 660...690 V AC 50 Hz (AC-3)
7,5 kW -de 220...230 V AC 50 Hz (AC-3e)
15 kW -de 380...400 V AC 50 Hz (AC-3e)
15 kW -de 415 V AC 50 Hz (AC-3e)
15 kW -de 440 V AC 50 Hz (AC-3e)
18,5 kW -de 500 V AC 50 Hz (AC-3e)
18,5 kW -de 660...690 V AC 50 Hz (AC-3e)

2 hp -de 115 V AC 60 Hz için 1 faz motorlar
5 hp -de 230/240 V AC 60 Hz için 1 faz motorlar
10 hp -de 200/208 V AC 60 Hz için 3 faz motorlar
10 hp -de 230/240 V AC 60 Hz için 3 faz motorlar
20 hp -de 460/480 V AC 60 Hz için 3 faz motorlar
25 hp -de 575/600 V AC 60 Hz için 3 faz motorlar

3 NA

Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1

1 NA + 1 NK

Güç devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1

6 kV 'e uygunIEC 60947

III

10 A -de <60 °C için sinyalleme devresi
50 A -de <60 °C için güç devresi

140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
550 A -de 440 V için güç devresi 'e uygunIEC 60947

550 A -de 440 V için güç devresi 'e uygunIEC 60947

10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
63 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
63 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

AC/DC -de 50/60 Hz AC/DC elektronik

<= 0.1 Uc -40…70 °C düşme AC/DC
0,85...1,1 Uc -40…60 °C çalışma AC
0,8...1,1 Uc -40…60 °C çalışma DC
1...1.1 Uc 60…70 °C çalışma AC/DC

2 mOhm - Ith 50 A 50 Hz için güç devresi

2 W AC-3
5 W AC-1
2 W AC-3e

5 mA için sinyalleme devresi

17 V için sinyalleme devresi

1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında

45...55 ms kapama
20...90 ms açma

3600 cyc/h -de <60 °C

> 10 MOhm için sinyalleme devresi

Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 M4
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 M3.5

Ray
Plaka

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

0...3000 m

LC1D
