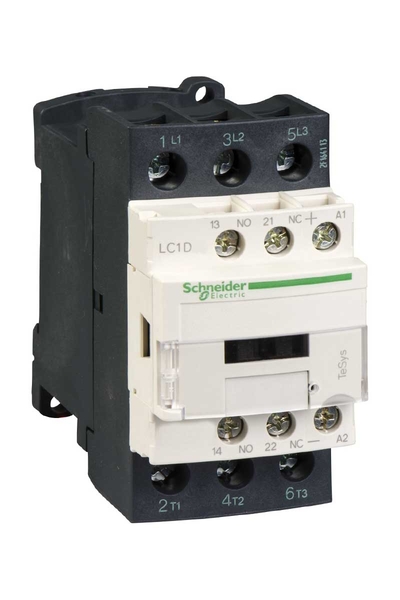

Schneider LC1D326FDS207 Tesys D 110V DC 3P Ac3 32A Kontaktör

TeSys

TeSys D

Kontaktör

LC1D

Direnç yükü
Motor kontrol

AC-3
AC-1
AC-3e

3P

Güç devresi: <= 690 V AC 25...400 Hz

32 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
50 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
32 A 60 °C) -de <= 440 V AC AC-3e için güç devresi

7,5 kW -de 220/230 V AC 50 Hz (AC-3)
15 kW -de 380/400 V AC 50 Hz (AC-3)
15 kW -de 415 V AC 50 Hz (AC-3)
15 kW -de 440 V AC 50 Hz (AC-3)
18,5 kW -de 500 V AC 50 Hz (AC-3)
18,5 kW -de 660/690 V AC 50 Hz (AC-3)
7,5 kW -de 220/230 V AC 50 Hz (AC-3e)
15 kW -de 380/400 V AC 50 Hz (AC-3e)
15 kW -de 415 V AC 50 Hz (AC-3e)
15 kW -de 440 V AC 50 Hz (AC-3e)
18,5 kW -de 500 V AC 50 Hz (AC-3e)
18,5 kW -de 660/690 V AC 50 Hz (AC-3e)

3 NA

M4

Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1

1 NA + 1 NK

Güç devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1

6 kV 'e uygunIEC 60947

III

10 A -de <60 °C için sinyalleme devresi
50 A -de <60 °C için güç devresi

140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
550 A -de 440 V için güç devresi 'e uygunIEC 60947

550 A -de 440 V için güç devresi 'e uygunIEC 60947

10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
63 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
63 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

28 ms

DC standart

0,1...0,25 Uc -40…70 °C düşme DC
0,7...1,25 Uc -40…70 °C çalışma DC >8 mm
0,7...1,25 Uc -40…50 °C çalışma DC
0.7...1.1 Uc 50…70 °C çalışma DC

2 mOhm - Ith 50 A 50 Hz için güç devresi

2 W AC-3
5 W AC-1
2 W AC-3e

5 mA için sinyalleme devresi

17 V için sinyalleme devresi

1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında

55...75 ms kapama
16...32 ms açma

3600 cyc/h -de <60 °C

> 10 MOhm için sinyalleme devresi

Kontrol devresi: 1,7 N.m - üzerinde pabuç-halka terminalleri - tornavidayla düz Ø 6 mm M3.5
Kontrol devresi: 1,7 N.m - üzerinde pabuç-halka terminalleri - tornavidayla Philips No 2 M3.5
Güç devresi: 2,5 N.m - üzerinde pabuç-halka terminalleri - tornavidayla Philips No 2 M4
Güç devresi: 2,5 N.m - üzerinde pabuç-halka terminalleri - tornavidayla düz Ø 6 mm M4

Ray
Plaka

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

0...3000 m

LC1D
