Marka : Schneider Electric |Ürün Kodu : LC1D258MD
☆☆☆☆☆
0 Yorum | Yorum Yap

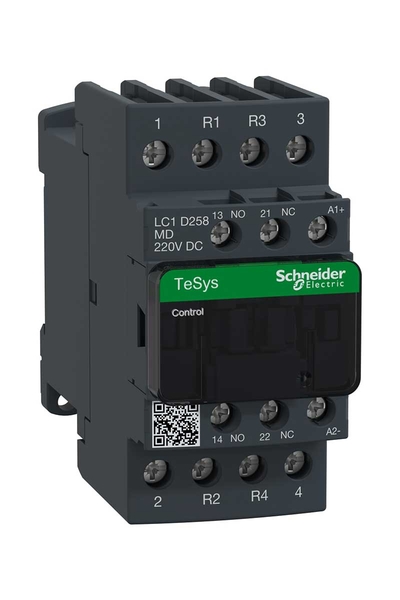

Schneider LC1D258MD Tesys D 220V DC 2NA+2NK 4P Ac1 40A Kontaktör
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Kontaktör
Ürün ÖzellikleriSeri:TeSys
TeSys DecaÜrün serisi:TeSys D
TeSys DecaÜrün ya da bileşen tipi:KontaktörÜrün grubu:LC1DKontaktör uygulaması:Direnç yüküKullanım kategorisi:AC-1Kutup tanımı:4P[Ue] nominal çalışma voltajı:Güç devresi: <= 690 V AC 25...400 Hz[Ie] nominal çalışma akımı:40 A 60 °C) -de <= 440 V AC AC-1 için güç devresiTamamlayıcı ÖzelliklerKutup kontak düzenleme:2 NA + 2 NKKontak uyumluluğu:M7Yardımcı kontak tipi:Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1Yardımcı kontak düzenleme:1 NA + 1 NK[Ui] nominal yalıtım voltajı:Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali[Uimp] nominal darbe dayanım voltajı:6 kV 'e uygunIEC 60947Aşırı gerilim kategorisi:III[Ith] klasik açık hava termik akımı:10 A -de <60 °C için sinyalleme devresi
40 A -de <60 °C için güç devresiIRMS Nominal Kapama Kapasitesi:140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
450 A -de 440 V için güç devresi 'e uygunIEC 60947Nominal kesme kapasitesi:450 A -de 440 V için güç devresi 'e uygunIEC 60947Ilgili Sigorta Dezeri:10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
63 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
40 A gG -de <= 690 V koordinasyon tip 2 için güç devresiZaman sabiti:28 msKontrol devresi tipi:DC standartBobin teknolojisi:Yerleşik çift yönlü tepe sınırlayıcı diyot süpresörKontrol devresi gerilim limitleri:0,1...0,25 Uc -40…60 °C düşme DC
0,7...1,25 Uc -40…60 °C çalışma DCOrtalama empedans:2 mOhm - Ith 40 A 50 Hz için güç devresiKutup başına güç dağılımı:3,2 W AC-1Minimum anahtarlama akımı:5 mA için sinyalleme devresiMinimum Anahtarlam gerilimi:17 V için sinyalleme devresiÇakışmama süresi:1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasındaMaksimum işletim oranı:3600 cyc/h -de <60 °CW cinsinden kalkış gücü:5,4 W 20 °C)W cinsinden tutma güç tüketimi:5,4 W -de 20 °CYalıtım direnci:> 10 MOhm için sinyalleme devresiSıkma torku:Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 1,8 N.m - üzerinde konnektör - tornavidayla düz Ø 6 mm
Güç devresi: 1,8 N.m - üzerinde konnektör - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2Montaj desteği:Plaka
RayElektrik dayanıklılığı:1,4 Mcycles 40 A AC-1 Ue'de <= 440 VMekanik dayanıklılık:30 Milyon DöngüGüvenlik güvenilirlik düzeyi:B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1Çalışma yüksekliği:0...3000 mUyumluluk kodu:LC1DÜrün sertifikaları:UL
CSA
CCC
EAC
UKCA
CB
EU-RO-MR by DNV-GLOrtam Koşulları -
