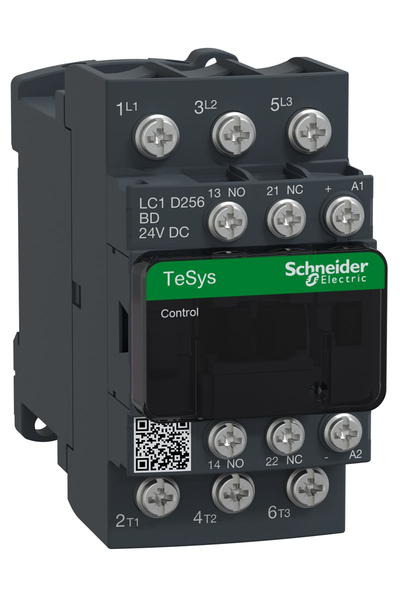

Schneider LC1D256BD Tesys D 24V DC 3P Ac3 25A Kontaktör

TeSys
TeSys Deca

TeSys D
TeSys Deca

Kontaktör

LC1D

Motor kontrol
Direnç yükü

AC-3
AC-1
AC-4
AC-3e

3P

Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC

25 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
40 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
25 A 60 °C) -de <= 440 V AC AC-3e için güç devresi

5,5 kW -de 220...230 V AC 50/60 Hz (AC-3)
11 kW -de 380...400 V AC 50/60 Hz (AC-3)
11 kW -de 415...440 V AC 50/60 Hz (AC-3)
15 kW -de 500 V AC 50/60 Hz (AC-3)
15 kW -de 660...690 V AC 50/60 Hz (AC-3)
5,5 kW -de 400 V AC 50/60 Hz (AC-4)
5,5 kW -de 220...230 V AC 50/60 Hz (AC-3e)
11 kW -de 380...400 V AC 50/60 Hz (AC-3e)
11 kW -de 415...440 V AC 50/60 Hz (AC-3e)
15 kW -de 500 V AC 50/60 Hz (AC-3e)
15 kW -de 660...690 V AC 50/60 Hz (AC-3e)

3 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
2 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
7,5 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
15 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
20 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
7,5 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar

3 NA

M4

Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1

1 NA + 1 NK

Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali

6 kV 'e uygunIEC 60947

III

10 A -de <60 °C için sinyalleme devresi
40 A -de <60 °C için güç devresi

140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
450 A -de 440 V için güç devresi 'e uygunIEC 60947

450 A -de 440 V için güç devresi 'e uygunIEC 60947

10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
63 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
40 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

28 ms

DC standart

Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör

0,1...0,25 Uc -40…70 °C düşme DC
0,7...1,25 Uc -40…60 °C çalışma DC
1...1.25 Uc 60…70 °C çalışma DC

2 mOhm - Ith 40 A 50 Hz için güç devresi

3,2 W AC-1
1,25 W AC-3
1,25 W AC-3e

5 mA için sinyalleme devresi

17 V için sinyalleme devresi

1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında

3600 cyc/h -de <60 °C

5,4 W 20 °C)

5,4 W -de 20 °C

> 10 MOhm için sinyalleme devresi

Kontrol devresi: 1,7 N.m - üzerinde pabuç-halka terminalleri - tornavidayla düz Ø 6 mm M3.5
Kontrol devresi: 1,7 N.m - üzerinde pabuç-halka terminalleri - tornavidayla Philips No 2 M3.5
Güç devresi: 2,5 N.m - üzerinde pabuç-halka terminalleri - tornavidayla düz Ø 8 mm M4
Güç devresi: 2,5 N.m - üzerinde pabuç-halka terminalleri - tornavidayla Philips No 2 M4
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

Ray
Plaka

1,65 Milyon Döngü 25 A AC-3 Ue'de <= 440 V
1,4 Milyon Döngü 40 A AC-1 Ue'de <= 440 V
1,65 Milyon Döngü 25 A AC-3e Ue'de <= 440 V

30 Milyon Döngü

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

0...3000 m

LC1D

BV
UL
DNV
CSA
GL
GOST
LROS (Lloyds nakliye kayıtları)
CCC
RINA
UKCA
