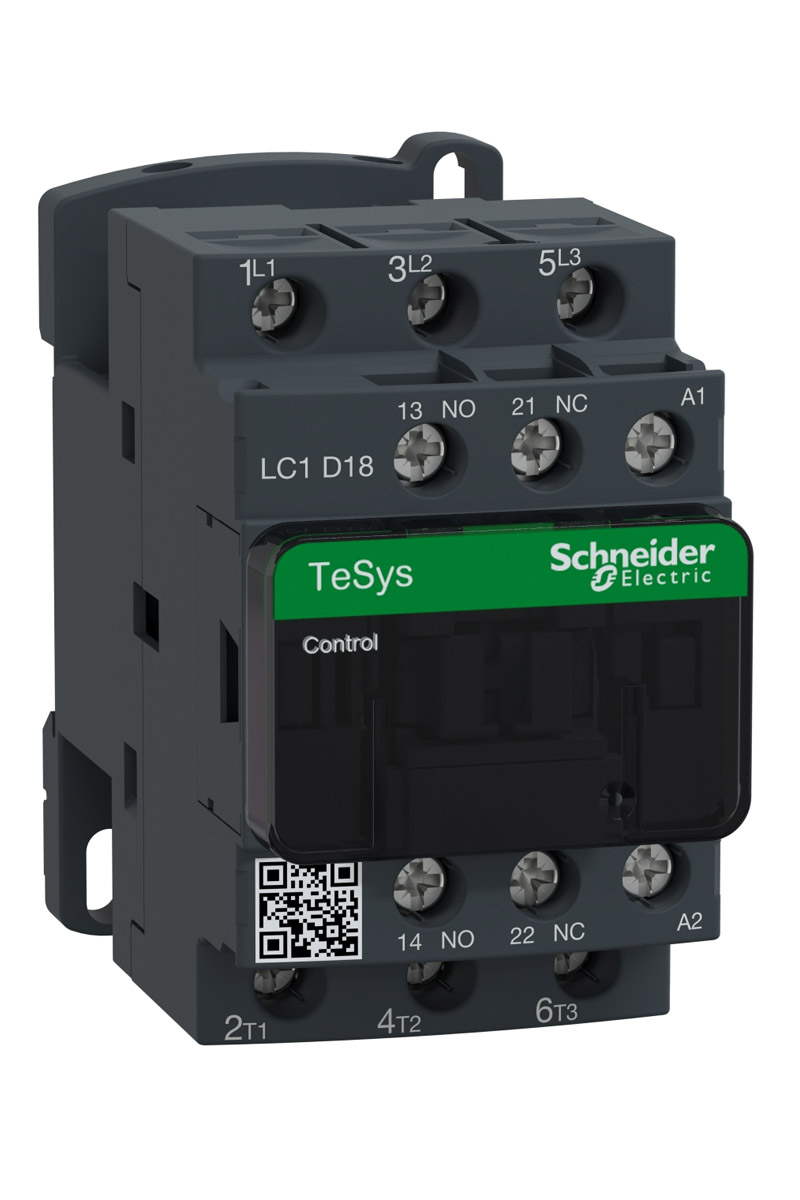

Schneider LC1D18FE7 Tesys D 115V AC 3P Ac3 18A Kontaktör

TeSys
TeSys Deca

TeSys D
TeSys Deca

Kontaktör

LC1D

Direnç yükü
Motor kontrol

AC-1
AC-4
AC-3
AC-3e

3P

Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC

18 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
32 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
18 A 60 °C) -de <= 440 V AC AC-3e için güç devresi

4 kW -de 220...230 V AC 50/60 Hz (AC-3)
7,5 kW -de 380...400 V AC 50/60 Hz (AC-3)
9 kW -de 415...440 V AC 50/60 Hz (AC-3)
10 kW -de 500 V AC 50/60 Hz (AC-3)
10 kW -de 660...690 V AC 50/60 Hz (AC-3)
4 kW -de 400 V AC 50/60 Hz (AC-4)
4 kW -de 220...230 V AC 50/60 Hz (AC-3e)
7,5 kW -de 380...400 V AC 50/60 Hz (AC-3e)
9 kW -de 415...440 V AC 50/60 Hz (AC-3e)
10 kW -de 500 V AC 50/60 Hz (AC-3e)
10 kW -de 660...690 V AC 50/60 Hz (AC-3e)

1 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
3 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
5 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
5 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
10 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
15 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar

3 NA

M2

Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1

1 NA + 1 NK

Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali

6 kV 'e uygunIEC 60947

III

10 A -de <60 °C için sinyalleme devresi
32 A -de <60 °C için güç devresi

140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
300 A -de 440 V için güç devresi 'e uygunIEC 60947

300 A -de 440 V için güç devresi 'e uygunIEC 60947

10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
50 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
35 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

AC -de 50/60 Hz

Yerleşik süpresör modülü olmadan

0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz
0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz
0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz
1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz

2,5 mOhm - Ith 32 A 50 Hz için güç devresi

2,5 W AC-1
0,8 W AC-3
0,8 W AC-3e

5 mA için sinyalleme devresi

17 V için sinyalleme devresi

1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında

3600 cyc/h -de <60 °C

70 VA 60 Hz 0,75 20 °C)
70 VA 50 Hz 0,75 20 °C)

7,5 VA 60 Hz 0,3 20 °C)
7 VA 50 Hz 0,3 20 °C)

> 10 MOhm için sinyalleme devresi

Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

Plaka
Ray

1,65 Milyon Döngü 18 A AC-3 Ue'de <= 440 V
1 Milyon Döngü 32 A AC-1 Ue'de <= 440 V
1,65 Milyon Döngü 18 A AC-3e Ue'de <= 440 V

15 Milyon Döngü

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

0...3000 m

LC1D

CCC
UL
GOST
GL
CSA
BV
LROS (Lloyds nakliye kayıtları)
DNV
RINA
UKCA
