Marka : Schneider Electric |Ürün Kodu : LC1D183P7
☆☆☆☆☆
0 Yorum | Yorum Yap

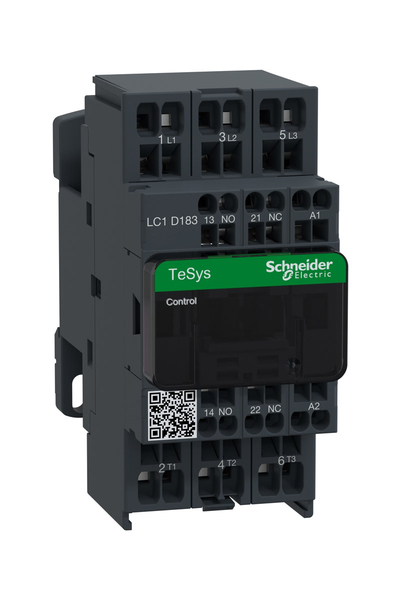

Schneider LC1D183P7 Tesys D 440V 18A 230VAC Bobinli Kontaktör
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Kontaktör
Ürün ÖzellikleriSeri:TeSys
TeSys DecaÜrün serisi:TeSys D
TeSys DecaÜrün ya da bileşen tipi:KontaktörÜrün grubu:LC1DKontaktör uygulaması:Motor kontrol
Direnç yüküKullanım kategorisi:AC-3
AC-1
AC-4
AC-3eKutup tanımı:3P[Ue] nominal çalışma voltajı:Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC[Ie] nominal çalışma akımı:18 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
32 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
18 A 60 °C) -de <= 440 V AC AC-3e için güç devresiTamamlayıcı ÖzelliklerMotor gücü kW:4 kW -de 220...230 V AC 50/60 Hz (AC-3)
7,5 kW -de 380...400 V AC 50/60 Hz (AC-3)
9 kW -de 415...440 V AC 50/60 Hz (AC-3)
10 kW -de 500 V AC 50/60 Hz (AC-3)
10 kW -de 660...690 V AC 50/60 Hz (AC-3)
4 kW -de 400 V AC 50/60 Hz (AC-4)
4 kW -de 220...230 V AC 50/60 Hz (AC-3e)
7,5 kW -de 380...400 V AC 50/60 Hz (AC-3e)
9 kW -de 415...440 V AC 50/60 Hz (AC-3e)
10 kW -de 500 V AC 50/60 Hz (AC-3e)
10 kW -de 660...690 V AC 50/60 Hz (AC-3e)Motor gücü hp:1 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
3 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
5 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
5 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
10 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
15 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlarKutup kontak düzenleme:3 NAKontak uyumluluğu:M2Yardımcı kontak tipi:Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1Yardımcı kontak düzenleme:1 NA + 1 NK[Ui] nominal yalıtım voltajı:Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali[Uimp] nominal darbe dayanım voltajı:6 kV 'e uygunIEC 60947Aşırı gerilim kategorisi:III[Ith] klasik açık hava termik akımı:25 A -de <60 °C için güç devresi
10 A -de <60 °C için sinyalleme devresiIRMS Nominal Kapama Kapasitesi:140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
300 A -de 440 V için güç devresi 'e uygunIEC 60947Nominal kesme kapasitesi:300 A -de 440 V için güç devresi 'e uygunIEC 60947Ilgili Sigorta Dezeri:10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
50 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
35 A gG -de <= 690 V koordinasyon tip 2 için güç devresiKontrol devresi tipi:AC -de 50/60 HzBobin teknolojisi:Yerleşik süpresör modülü olmadanKontrol devresi gerilim limitleri:0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz
0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz
0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz
1...1.1 Uc 60…70 °C çalışma AC 50/60 HzOrtalama empedans:2,5 mOhm - Ith 25 A 50 Hz için güç devresiKutup başına güç dağılımı:2,5 W AC-1
0,8 W AC-3
0,8 W AC-3eMinimum anahtarlama akımı:5 mA için sinyalleme devresiMinimum Anahtarlam gerilimi:17 V için sinyalleme devresiÇakışmama süresi:1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasındaMaksimum işletim oranı:3600 cyc/h -de <60 °CVA cinsinden kalkış gücü:70 VA 60 Hz 0,75 20 °C)
70 VA 50 Hz 0,75 20 °C)VA cinsinden tutma güç tüketimi:7,5 VA 60 Hz 0,3 20 °C)
7 VA 50 Hz 0,3 20 °C)Yalıtım direnci:> 10 MOhm için sinyalleme devresiMontaj desteği:Plaka
RayElektrik dayanıklılığı:1,65 milyon döngü 18 A AC-3 Ue'de <= 440 V
1 milyon döngü 32 A AC-1 Ue'de <= 440 V
1,65 milyon döngü 25 A AC-3e Ue'de <= 440 VMekanik dayanıklılık:15 Milyon DöngüGüvenlik güvenilirlik düzeyi:B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1Çalışma yüksekliği:0...3000 mUyumluluk kodu:LC1DÜrün sertifikaları:LROS (Lloyds nakliye kayıtları)
RINA
DNV
GOST
BV
CSA
CCC
GL
UL
UKCAOrtam Koşulları -
