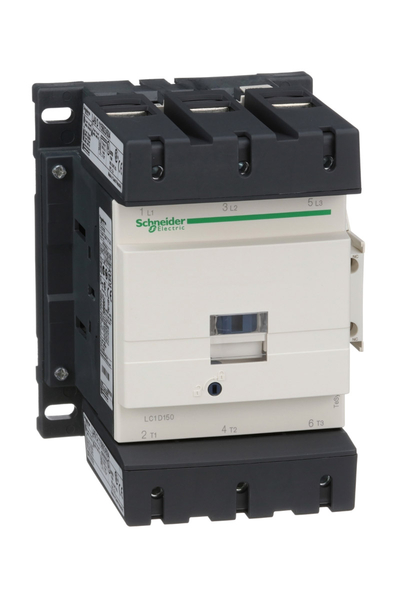

Schneider LC1D150Q7 Tesys D 380V AC 3P Ac3 150A Kontaktör

TeSys

TeSys D

Kontaktör

LC1D

Motor kontrol
Direnç yükü

AC-3
AC-4
AC-1
AC-3e

3P

Güç devresi: <= 1000 V AC 25...400 Hz
Güç devresi: <= 300 V DC

200 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
150 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
150 A 60 °C) -de <= 440 V AC AC-3e için güç devresi

40 kW -de 220...230 V AC 50/60 Hz (AC-3)
75 kW -de 380...400 V AC 50/60 Hz (AC-3)
80 kW -de 415...440 V AC 50/60 Hz (AC-3)
90 kW -de 500 V AC 50/60 Hz (AC-3)
100 kW -de 660...690 V AC 50/60 Hz (AC-3)
75 kW -de 1000 V AC 50/60 Hz (AC-3)
22 kW -de 400 V AC 50/60 Hz (AC-4)
40 kW -de 220...230 V AC 50/60 Hz (AC-3e)
75 kW -de 380...400 V AC 50/60 Hz (AC-3e)
80 kW -de 415...440 V AC 50/60 Hz (AC-3e)
90 kW -de 500 V AC 50/60 Hz (AC-3e)
100 kW -de 660...690 V AC 50/60 Hz (AC-3e)
75 kW -de 1000 V AC 50/60 Hz (AC-3e)

40 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
50 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
100 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
125 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar

3 NA

M13

Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1

1 NA + 1 NK

Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Güç devresi: 1000 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali

8 kV 'e uygunIEC 60947

III

200 A -de <60 °C için güç devresi

140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
1660 A -de 440 V için güç devresi 'e uygunIEC 60947

1400 A -de 440 V için güç devresi 'e uygunIEC 60947

10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
315 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
250 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

AC -de 50/60 Hz

Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör

0,3...0,5 Uc -40…70 °C düşme AC 50/60 Hz
0,8...1,15 Uc -40…55 °C çalışma AC 50/60 Hz
1...1.15 Uc 55…70 °C çalışma AC 50/60 Hz

0,6 mOhm - Ith 200 A 50 Hz için güç devresi

24 W AC-1
13,5 W AC-3
13,5 W AC-3e

5 mA için sinyalleme devresi

17 V için sinyalleme devresi

1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında

1200 cyc/h -de <60 °C

280…350 VA 60 Hz 0,9 20 °C)
280…350 VA 50 Hz 0,9 20 °C)

2…18 VA 60 Hz 0,9 20 °C)
2…18 VA 50 Hz 0,9 20 °C)

> 10 MOhm için sinyalleme devresi

Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

Ray
Plaka

0,85 Mcycles 150 A AC-3 Ue'de <= 440 V
1 Mcycles 200 A AC-1 Ue'de <= 440 V
0,85 Mcycles 150 A AC-3e Ue'de <= 440 V

8 Milyon Döngü

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

0...3000 m

LC1D

CCC
GL
UL
BV
DNV
RINA
CSA
GOST
LROS (Lloyds nakliye kayıtları)
UKCA
CE
