Marka : Schneider Electric |Ürün Kodu : LC1D150BD
☆☆☆☆☆
0 Yorum | Yorum Yap

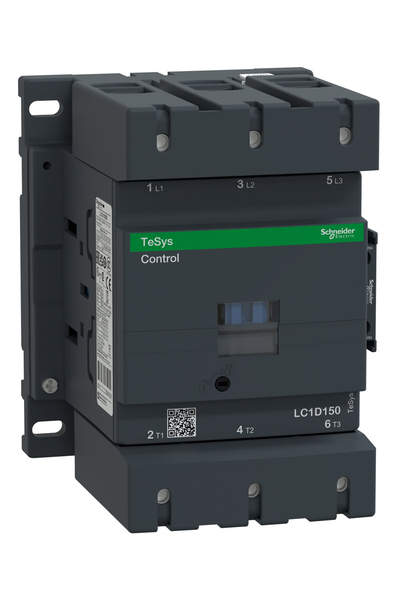

Schneider LC1D150BD Tesys D 24V DC 3P Ac3 150A Kontaktör

10.020,48 ₺
KargoVereceğiniz sipariş yarın kargoda!
Gelince Haber Ver
Yarın
Kargoda
20000₺ ve ÜZERİ
ÜCRETSİZ KARGO
15000₺ ve ÜZERİ
   ÖZEL TEKLİF

-

+
Adet
Sepete Ekle
Hemen Al

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün serisi : TeSys D Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1D Kontaktör uygulaması : Direnç yükü Motor kontrol Kullanım kategorisi : AC-3 AC-4...

Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
    • Soru Sor

  • Schneider Kontaktör

    Ürün Özellikleri
    Seri
    :
    TeSys
    Ürün serisi
    :
    TeSys D
    Ürün ya da bileşen tipi
    :
    Kontaktör
    Ürün grubu
    :
    LC1D
    Kontaktör uygulaması
    :
    Direnç yükü
    Motor kontrol
    Kullanım kategorisi
    :
    AC-3
    AC-4
    AC-1
    AC-3e
    Kutup tanımı
    :
    3P
    [Ue] nominal çalışma voltajı
    :
    Güç devresi: <= 1000 V AC 25...400 Hz
    Güç devresi: <= 300 V DC
    [Ie] nominal çalışma akımı
    :
    200 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
    150 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
    150 A 60 °C) -de <= 440 V AC AC-3e için güç devresi
    Tamamlayıcı Özellikler
    Motor gücü kW
    :
    40 kW -de 220...230 V AC 50/60 Hz (AC-3)
    75 kW -de 380...400 V AC 50/60 Hz (AC-3)
    80 kW -de 415...440 V AC 50/60 Hz (AC-3)
    90 kW -de 500 V AC 50/60 Hz (AC-3)
    100 kW -de 660...690 V AC 50/60 Hz (AC-3)
    75 kW -de 1000 V AC 50/60 Hz (AC-3)
    22 kW -de 400 V AC 50/60 Hz (AC-4)
    40 kW -de 220...230 V AC 50/60 Hz (AC-3e)
    75 kW -de 380...400 V AC 50/60 Hz (AC-3e)
    80 kW -de 415...440 V AC 50/60 Hz (AC-3e)
    90 kW -de 500 V AC 50/60 Hz (AC-3e)
    100 kW -de 660...690 V AC 50/60 Hz (AC-3e)
    75 kW -de 1000 V AC 50/60 Hz (AC-3e)
    Motor gücü hp
    :
    40 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
    50 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
    100 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
    125 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
    Kutup kontak düzenleme
    :
    3 NA
    Kontak uyumluluğu
    :
    M10
    Yardımcı kontak tipi
    :
    Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
    Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
    Yardımcı kontak düzenleme
    :
    1 NA + 1 NK
    [Ui] nominal yalıtım voltajı
    :
    Güç devresi: 600 V CSA sertifikali
    Güç devresi: 600 V UL sertifikali
    Güç devresi: 1000 V 'e uygunIEC 60947-4-1
    Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
    Sinyalleme devresi: 600 V CSA sertifikali
    Sinyalleme devresi: 600 V UL sertifikali
    [Uimp] nominal darbe dayanım voltajı
    :
    8 kV 'e uygunIEC 60947
    Aşırı gerilim kategorisi
    :
    III
    [Ith] klasik açık hava termik akımı
    :
    200 A -de <60 °C için güç devresi
    IRMS Nominal Kapama Kapasitesi
    :
    140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
    250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
    1660 A -de 440 V için güç devresi 'e uygunIEC 60947
    Nominal kesme kapasitesi
    :
    1400 A -de 440 V için güç devresi 'e uygunIEC 60947
    Ilgili Sigorta Dezeri
    :
    10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
    315 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
    250 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
    Zaman sabiti
    :
    25 ms
    Kontrol devresi tipi
    :
    DC standart
    Kontrol devresi gerilim limitleri
    :
    0,75...1,2 Uc -40…55 °C çalışma DC
    0,15...0,4 Uc -40…70 °C düşme DC
    1...1.2 Uc 55…70 °C çalışma DC
    Ortalama empedans
    :
    0,6 mOhm - Ith 200 A 50 Hz için güç devresi
    Kutup başına güç dağılımı
    :
    24 W AC-1
    13,5 W AC-3
    13,5 W AC-3e
    Minimum anahtarlama akımı
    :
    5 mA için sinyalleme devresi
    Minimum Anahtarlam gerilimi
    :
    17 V için sinyalleme devresi
    Çakışmama süresi
    :
    1,5 ms enerji kesmede NK ve NA kontağı arasında
    1,5 ms enerjilemede NK ve NA kontağı arasında
    Maksimum işletim oranı
    :
    1200 cyc/h -de <60 °C
    W cinsinden kalkış gücü
    :
    270…365 W 20 °C)
    W cinsinden tutma güç tüketimi
    :
    2,4…5,1 W -de 20 °C
    Yalıtım direnci
    :
    > 10 MOhm için sinyalleme devresi
    Sıkma torku
    :
    Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
    Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
    Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm
    Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
    Montaj desteği
    :
    Ray
    Plaka
    Elektrik dayanıklılığı
    :
    0,85 Mcycles 150 A AC-3 Ue'de <= 440 V
    1 Mcycles 200 A AC-1 Ue'de <= 440 V
    0,85 Mcycles 150 A AC-3e Ue'de <= 440 V
    Mekanik dayanıklılık
    :
    8 Milyon Döngü
    Güvenlik güvenilirlik düzeyi
    :
    B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
    B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
    Çalışma yüksekliği
    :
    0...3000 m
    Uyumluluk kodu
    :
    LC1D
    Ürün sertifikaları
    :
    UL
    BV
    GL
    GOST
    CSA
    CCC
    LROS (Lloyds nakliye kayıtları)
    RINA
    DNV
    UKCA
    CE
