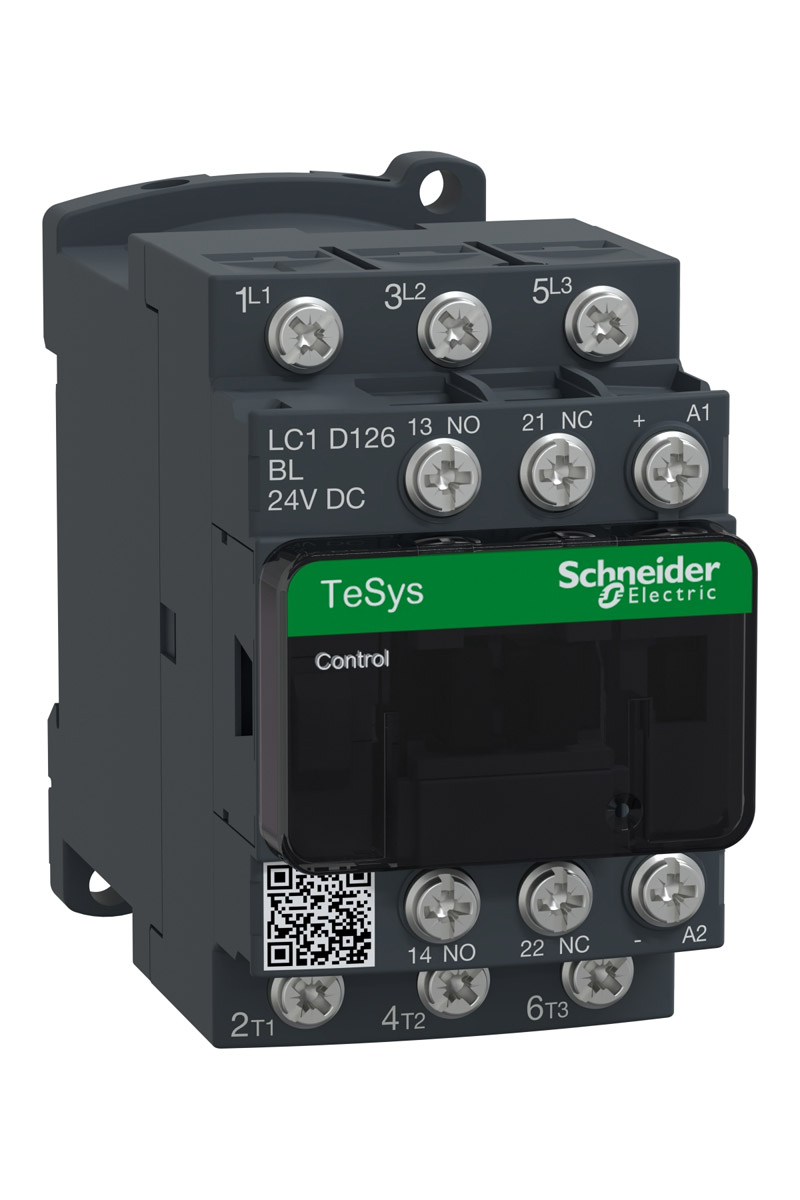

Schneider LC1D126BL Tesys D 440V 12A 24VDC Bobinli Kontaktör

TeSys
TeSys Deca

TeSys D
TeSys Deca

Kontaktör

LC1D

Direnç yükü
Motor kontrol

AC-4
AC-1
AC-3
AC-3e

3P

Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC

25 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
12 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
12 A 60 °C) -de <= 440 V AC AC-3e için güç devresi

3 kW -de 220...230 V AC 50/60 Hz (AC-3)
5,5 kW -de 380...400 V AC 50/60 Hz (AC-3)
5,5 kW -de 415...440 V AC 50/60 Hz (AC-3)
7,5 kW -de 500 V AC 50/60 Hz (AC-3)
7,5 kW -de 660...690 V AC 50/60 Hz (AC-3)
3,7 kW -de 400 V AC 50/60 Hz (AC-4)
3 kW -de 220...230 V AC 50/60 Hz (AC-3e)
5,5 kW -de 380...400 V AC 50/60 Hz (AC-3e)
5,5 kW -de 415...440 V AC 50/60 Hz (AC-3e)
7,5 kW -de 500 V AC 50/60 Hz (AC-3e)
7,5 kW -de 660...690 V AC 50/60 Hz (AC-3e)

0,5 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
2 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
3 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
3 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
7,5 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
10 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar

3 NA

M5

Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1

1 NA + 1 NK

Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali

6 kV 'e uygunIEC 60947

III

25 A -de <60 °C için güç devresi
10 A -de <60 °C için sinyalleme devresi

250 A -de 440 V için güç devresi 'e uygunIEC 60947
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1

250 A -de 440 V için güç devresi 'e uygunIEC 60947

10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
40 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
25 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

40 ms

DC düşük tüketim

Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör

0,1...0,3 Uc -40…70 °C düşme DC
0,8...1,25 Uc -40…60 °C çalışma DC
1...1.25 Uc 60…70 °C çalışma DC

2,5 mOhm - Ith 25 A 50 Hz için güç devresi

0,36 W AC-3
1,56 W AC-1
0,36 W AC-3e

5 mA için sinyalleme devresi

17 V için sinyalleme devresi

1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında

3600 cyc/h -de <60 °C

2,4 W 20 °C)

2,4 W -de 20 °C

> 10 MOhm için sinyalleme devresi

Kontrol devresi: 1,7 N.m - üzerinde pabuç-halka terminalleri - tornavidayla düz Ø 6 mm M3.5
Kontrol devresi: 1,7 N.m - üzerinde pabuç-halka terminalleri - tornavidayla Philips No 2 M3.5
Güç devresi: 1,7 N.m - üzerinde pabuç-halka terminalleri - tornavidayla düz Ø 8 mm M3.5
Güç devresi: 1,7 N.m - üzerinde pabuç-halka terminalleri - tornavidayla Philips No 2 M3.5
Kontrol devresi: 1,7 N.m - üzerinde pabuç-halka terminalleri - tornavidayla pozidriv No 2 M3.5
Güç devresi: 1,7 N.m - üzerinde pabuç-halka terminalleri - tornavidayla pozidriv No 2 M3.5

Ray
Plaka

2 Milyon döngü 12 A AC-3 Ue'de <= 440 V
0,8 Milyon döngü 25 A AC-1 Ue'de <= 440 V
2 Milyon döngü 12 A AC-3e Ue'de <= 440 V

30 Milyon Döngü

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

0...3000 m

LC1D

GL
LROS (Lloyds nakliye kayıtları)
GOST
BV
CSA
UL
RINA
DNV
CCC
UKCA
