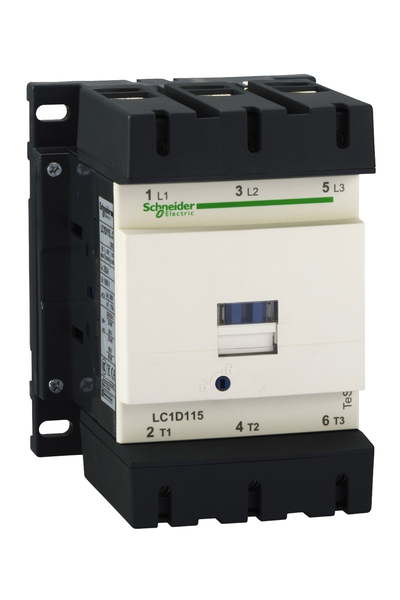

Schneider LC1D115ED Tesys D 48V DC 3P Ac3 115A Kontaktör

TeSys

TeSys D

Kontaktör

LC1D

Motor kontrol
Direnç yükü

AC-4
AC-3
AC-1
AC-3e

3P

Güç devresi: <= 1000 V AC 25...400 Hz
Güç devresi: <= 300 V DC

200 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
115 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
115 A 60 °C) -de <= 440 V AC AC-3e için güç devresi

30 kW -de 220...230 V AC 50/60 Hz (AC-3)
55 kW -de 380...400 V AC 50/60 Hz (AC-3)
59 kW -de 415...440 V AC 50/60 Hz (AC-3)
75 kW -de 500 V AC 50/60 Hz (AC-3)
80 kW -de 660...690 V AC 50/60 Hz (AC-3)
65 kW -de 1000 V AC 50/60 Hz (AC-3)
18,5 kW -de 400 V AC 50/60 Hz (AC-4)
30 kW -de 220...230 V AC 50/60 Hz (AC-3e)
55 kW -de 380...400 V AC 50/60 Hz (AC-3e)
59 kW -de 415...440 V AC 50/60 Hz (AC-3e)
75 kW -de 500 V AC 50/60 Hz (AC-3e)
80 kW -de 660...690 V AC 50/60 Hz (AC-3e)
65 kW -de 1000 V AC 50/60 Hz (AC-3e)

30 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
40 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
75 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
100 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar

3 NA

M10

Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1

1 NA + 1 NK

Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Güç devresi: 1000 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali

8 kV 'e uygunIEC 60947

III

200 A -de <60 °C için güç devresi

1260 A -de 440 V için güç devresi 'e uygunIEC 60947
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1

1100 A -de 440 V için güç devresi 'e uygunIEC 60947

250 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
200 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
10 A gG için sinyalleme devresi

25 ms

DC standart

0,75...1,2 Uc -40…55 °C çalışma DC
0,15...0,4 Uc -40…70 °C düşme DC
1...1.2 Uc 55…70 °C çalışma DC

0,6 mOhm - Ith 200 A 50 Hz için güç devresi

24 W AC-1
7,9 W AC-3
7,9 W AC-3e

5 mA için sinyalleme devresi

17 V için sinyalleme devresi

1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında

1200 cyc/h -de <60 °C

270…365 W 20 °C)

2,4…5,1 W -de 20 °C

> 10 MOhm için sinyalleme devresi

Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

Ray
Plaka

0,8 Mcycles 200 A AC-1 Ue'de <= 440 V
0,95 Mcycles 115 A AC-3 Ue'de <= 440 V
0,95 Mcycles 115 A AC-3e Ue'de <= 440 V

8 Milyon Döngü

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

0...3000 m

LC1D

CCC
RINA
BV
CSA
UL
GL
GOST
LROS (Lloyds nakliye kayıtları)
DNV
UKCA
CE
