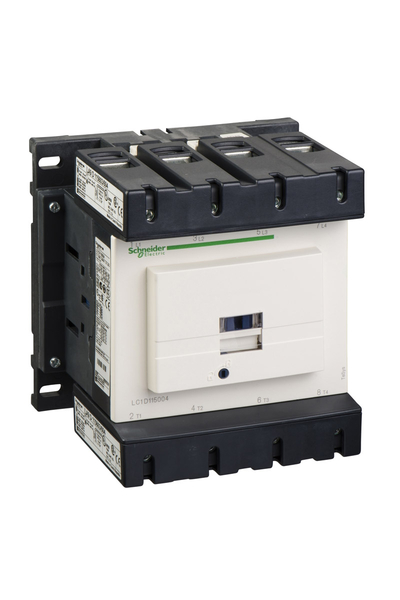

Schneider LC1D115004U7 Tesys D 440V 200 A 240VAC 50/60Hz Bobinli Kontaktör

TeSys

TeSys D

Kontaktör

LC1D

Direnç yükü

AC-1

4P

Güç devresi: <= 1000 V AC 25...400 Hz
Güç devresi: <= 460 V DC

200 A 60 °C) -de <= 440 V AC AC-1 için güç devresi

4 NA

M14

Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Güç devresi: 1000 V 'e uygunIEC 60947-4-1

8 kV 'e uygunIEC 60947

III

200 A -de <60 °C için güç devresi

1260 A -de 440 V için güç devresi 'e uygunIEC 60947

1100 A -de 440 V için güç devresi 'e uygunIEC 60947

250 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
200 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

AC -de 50/60 Hz

Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör

0,3...0,5 Uc -40…70 °C düşme AC 50/60 Hz
0,8...1,15 Uc -40…55 °C çalışma AC 50/60 Hz
1...1.15 Uc 55…70 °C çalışma AC 50/60 Hz

0,6 mOhm - Ith 200 A 50 Hz için güç devresi

24 W AC-1

2400 cyc/h -de <60 °C

280…350 VA 60 Hz 0,8 20 °C)
280…350 VA 50 Hz 0,8 20 °C)

2…18 VA 60 Hz 0,3 20 °C)
2…18 VA 50 Hz 0,3 20 °C)

Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

Plaka
Ray

0,8 Mcycles 200 A AC-1 Ue'de <= 440 V

8 Milyon Döngü

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

0...3000 m

LC1D

UL
CSA
GOST
RINA
BV
GL
LROS (Lloyds nakliye kayıtları)
DNV
CCC
UKCA
