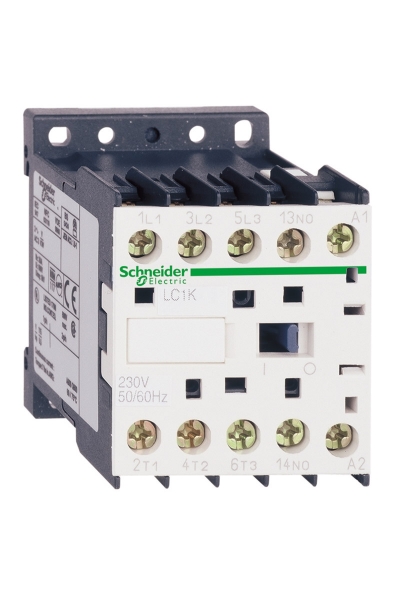

Schneider LC1-K1210B7 24VAC 5.5kW 1NA Kontaktör

TeSys

Kontaktör

TeSys K

LC1K

Kontrol

Motor kontrol
Direnç yükü

AC-1
AC-4
AC-3

3P

3 NA

Güç devresi: 690 V AC 50/60 Hz
Sinyalleme devresi: <= 690 V AC 50/60 Hz

20 A 50 °C) -de <= 440 V AC AC-1 için güç devresi
12 A -de <= 440 V AC AC-3 için güç devresi
16 A 70 °C) -de 690 V AC AC-1 için güç devresi

AC -de 50/60 Hz

24 V AC 50/60 Hz

4 kW -de 480 V AC 50/60 Hz AC-3
4 kW -de 500...600 V AC 50/60 Hz AC-3
4 kW -de 660...690 V AC 50/60 Hz AC-3
2,2 kW -de 400 V AC 50/60 Hz AC-4
3 kW -de 220...230 V AC 50/60 Hz AC-3
5,5 kW -de 380...415 V AC 50/60 Hz AC-3
5,5 kW -de 440 V AC 50/60 Hz AC-3

1 NA

8 kV

III

20 A -de <50 °C için güç devresi
10 A -de <50 °C için sinyalleme devresi

110 A AC için sinyalleme devresi 'e uygunIEC 60947
144 A AC için güç devresi 'e uygunNF C 63-110
144 A AC için güç devresi 'e uygunIEC 60947

110 A -de 440 V 'e uygunIEC 60947
80 A -de 500 V 'e uygunIEC 60947
70 A -de 660...690 V 'e uygunIEC 60947

115 A -de <50 °C - 1 sn için güç devresi
105 A -de <50 °C - 5 s için güç devresi
100 A -de <50 °C - 10 s için güç devresi
75 A -de <50 °C - 30 s için güç devresi
55 A -de <50 °C - 1 min için güç devresi
50 A -de <50 °C - 3 min için güç devresi
80 A - 1 sn için sinyalleme devresi
90 A - 500 ms için sinyalleme devresi
110 A - 100 ms için sinyalleme devresi
25 A -de <50 °C - >= 15 min için güç devresi

25 A gG -de <= 440 V için güç devresi
25 A aM için güç devresi
10 A gG için sinyalleme devresi 'e uygunIEC 60947
10 A gG için sinyalleme devresi 'e uygunVDE 0660

3 mOhm - Ith 20 A 50 Hz için güç devresi

Güç devresi: 600 V 'e uygunUL 508
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1
Sinyalleme devresi: 600 V 'e uygunUL 508
Güç devresi: 600 V 'e uygunCSA C22.2 No 14
Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14

> 10 MOhm için sinyalleme devresi

30 VA 20 °C)

4,5 VA 20 °C)

1,3 W

Çalışma: 0,8...1,15 Uc 50 °C)
Düşme: 0,2...0,75 Uc 50 °C)

Vida kelepçesi terminalleri 2 kablo(lar) 4 mm²katı
Vida kelepçesi terminalleri 2 kablo(lar) 4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1,5 mm²esnek ile

3600 cyc/h

Tip anlık 1 NA

<= 400 Hz

5 mA için sinyalleme devresi

17 V için sinyalleme devresi

Plaka
Ray

1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

10...20 msn bobinin enerjisini kesme ve NA açma
10...20 msn bobin enerjileme ve NA kapama

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

0,5 mm

10 Mcycles

0,3 Mcycles 20 A AC-1 Ue'de <= 440 V
1,3 Mcycles 12 A AC-3 Ue'de <= 440 V

Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6

58 mm

45 mm

57 mm

0,18 kg
