Marka : Schneider Electric |Ürün Kodu : LC1D95F7
☆☆☆☆☆
0 Yorum | Yorum Yap

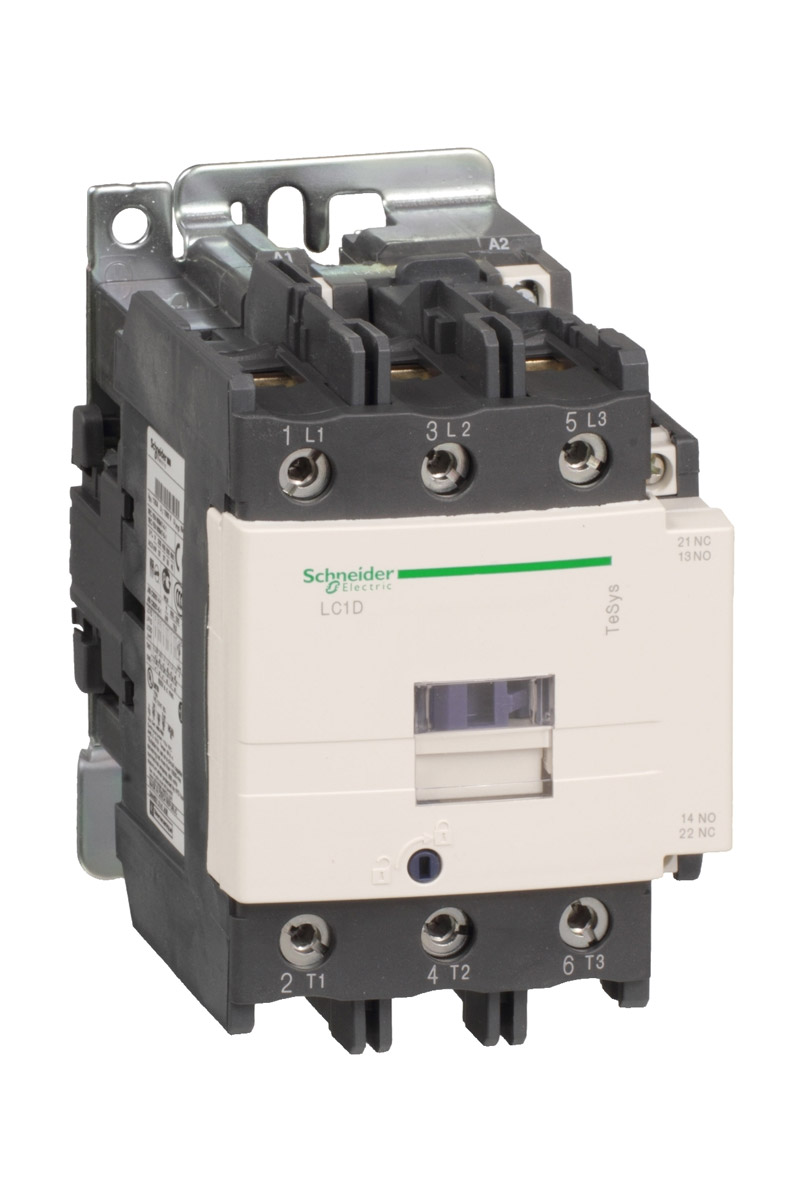

Schneider LC1-D95F7 110VAC 45kW 1NA+1NK Kontaktör
15:00'a kadar verilen siparişler bugün kargoda!
Bugün
Kargoda
Kargoda
20000₺ ve ÜZERİ
ÜCRETSİZ KARGO
ÜCRETSİZ KARGO
15000₺ ve ÜZERİ
ÖZEL TEKLİF
ÖZEL TEKLİF
Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün adı : TeSys D TeSys Deca Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1D Kontaktör uygulaması : Motor kontrol Direnç yükü Kullanım kategorisi :...
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Kontaktör
Ürün ÖzellikleriSeri:TeSysÜrün adı:TeSys D
TeSys DecaÜrün ya da bileşen tipi:KontaktörÜrün grubu:LC1DKontaktör uygulaması:Motor kontrol
Direnç yüküKullanım kategorisi:AC-1
AC-4
AC-3
AC-3eKutup tanımı:3PPower pole contact composition:3 NA[Ue] nominal çalışma voltajı:Güç devresi: 1000 V AC 25...400 Hz[Ie] nominal çalışma akımı:95 A 60 °C) -de <= 440 V AC-3 için güç devresi
125 A 60 °C) -de <= 690 V AC-1 için güç devresi
95 A 60 °C) -de <= 440 V AC-3e için güç devresiMotor gücü kW:25 kW -de 220...230 V AC 50 Hz (AC-3)
45 kW -de 380...400 V AC 50 Hz (AC-3)
45 kW -de 415...440 V AC 50 Hz (AC-3)
55 kW -de 500 V AC 50 Hz (AC-3)
45 kW -de 660...690 V AC 50 Hz (AC-3)
45 kW -de 1000 V AC 50 Hz (AC-3)Motor power HP (UL / CSA):7,5 hp -de 120 V AC 60 Hz için 1 faz motorlar
15 hp -de 230/240 V AC 60 Hz için 1 faz motorlar
30 hp -de 200/208 V AC 60 Hz için 3 faz motorlar
30 hp -de 230/240 V AC 60 Hz için 3 faz motorlar
60 hp -de 460/480 V AC 60 Hz için 3 faz motorlar
60 hp -de 575/600 V AC 60 Hz için 3 faz motorlarKontrol devresi tipi:AC -de 50/60 HzKontrol devresi gerilimi:110 V AC 50/60 HzYardımcı kontak düzenleme:1 NA + 1 NK[Uimp] nominal darbe dayanım voltajı:8 kV 'e uygunIEC 60947Aşırı gerilim kategorisi:III[Ith] klasik açık hava termik akımı:10 A -de <60 °C için sinyalleme devresi
125 A -de <60 °C için güç devresiIrms nominal kapama kapasitesi:1100 A -de 440 V AC için güç devresi 'e uygunIEC 60947
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1Nominal kesme kapasitesi:1100 A -de 440 V için güç devresi 'e uygunIEC 60947[Icw] nominal kısa süreli dayanma akımı:1100 A -de <40 °C - 1 sn için güç devresi
800 A -de <40 °C - 10 s için güç devresi
400 A -de <40 °C - 1 min için güç devresi
135 A -de <40 °C - 10 min için güç devresi
140 A - 100 ms için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
100 A - 1 sn için sinyalleme devresiIlgili sigorta değeri:10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
200 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
160 A gG -de <= 690 V koordinasyon tip 2 için güç devresiOrtalama empedans:0,8 mOhm - Ith 125 A 50 Hz için güç devresi[Ui] nominal yalıtım voltajı:Güç devresi: 1000 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikaliElektrik dayanıklılığı:1,2 Mcycles 95 A AC-3
1,3 Mcycles 125 A AC-1
1,2 Mcycles 95 A AC-3eKutup başına güç dağılımı:12,5 W AC-1
7,2 W AC-3
7,2 W AC-3eFront cover:IleMontaj desteği:Ray
PlakaStandartlar:EN/IEC 60947-1
EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
GB/T 14048.4Ürün sertifikaları:IECEE CB Scheme
UL
CSA
CCC
EAC
LROS (Lloyds register of shipping)
RINA
BV
DNV-GLBağlantılar - terminaller:Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: konnektör 1 kablo(lar) 4…50 mm²esnek kablo uçsuz
Güç devresi: konnektör 2 kablo(lar) 4…25 mm²esnek kablo uçsuz
Güç devresi: konnektör 1 kablo(lar) 4…50 mm²esnek ile
Güç devresi: konnektör 2 kablo(lar) 4…16 mm²esnek ile
Güç devresi: konnektör 1 kablo(lar) 4…50 mm²katı kablo uçsuz
Güç devresi: konnektör 2 kablo(lar) 4…25 mm²katı kablo uçsuzSıkma torku:Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 12 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm
Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2Çalışma süresi:20...35 msn kapama
6...20 msn açmaGüvenlik güvenilirlik düzeyi:B10d = 1,3 Mcycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20 Mcycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1Mekanik dayanıklılık:4 McyclesMaximum operating rate:3600 cyc/h -de <60 °CTamamlayıcı ÖzelliklerBobin teknolojisi:Yerleşik süpresör modülü olmadanKontrol devresi gerilim limitleri:0,8...1,1 Uc -40…55 °C çalışma AC 50 Hz
0,85...1,1 Uc -40…55 °C çalışma AC 60 Hz
0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz
1...1.1 Uc 55…70 °C çalışma AC 50/60 HzVA cinsinden kalkış gücü:245 VA 60 Hz 0,75 20 °C)
245 VA 50 Hz 0,75 20 °C)VA cinsinden tutma güç tüketimi:26 VA 60 Hz 0,3 20 °C)
26 VA 50 Hz 0,3 20 °C)Isı dağılımı:6…10 W -de 50/60 HzYardımcı kontak tipi:Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1Sinyalleme devre frekansı:25...400 HzMinimum anahtarlama akımı:5 mA için sinyalleme devresiMinimum anahtarlama gerilimi:17 V için sinyalleme devresiÇakışmama süresi:1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasındaYalıtım direnci:> 10 MOhm için sinyalleme devresiOrtam Koşulları -
