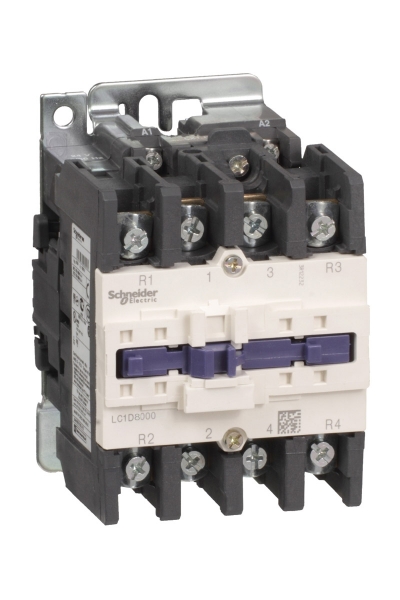

Schneider LC1-D80008M7 2NA+2NK Kontaktör

TeSys

TeSys D
TeSys Deca

Kontaktör

LC1D

Direnç yükü

AC-1

4P

2 NA + 2 NK

Güç devresi: <= 300 V DC 25...400 Hz
Güç devresi: <= 690 V AC

125 A 60 °C) -de <= 440 V AC AC-1 için güç devresi

AC -de 50/60 Hz

220 V AC 50/60 Hz

8 kV 'e uygunIEC 60947

III

125 A -de <60 °C için güç devresi

1100 A -de 440 V için güç devresi 'e uygunIEC 60947

1100 A -de 440 V için güç devresi 'e uygunIEC 60947

640 A -de <40 °C - 10 s için güç devresi
990 A -de <40 °C - 1 sn için güç devresi
135 A -de <40 °C - 10 min için güç devresi
320 A -de <40 °C - 1 min için güç devresi

200 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
160 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

0,8 mOhm - Ith 125 A 50 Hz için güç devresi

Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Güç devresi: 1000 V 'e uygunIEC 60947-4-1

0,8 Mcycles 125 A AC-1 Ue'de <= 440 V

12,5 W AC-1

Olmadan

Plaka
Ray

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508

RINA
CSA
BV
DNV
GOST
LROS (Lloyds register of shipping)
GL
UL
CCC

Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: konnektör 1 kablo(lar) 4…50 mm²esnek kablo uçsuz
Güç devresi: konnektör 2 kablo(lar) 4…25 mm²esnek kablo uçsuz
Güç devresi: konnektör 1 kablo(lar) 4…50 mm²esnek ile
Güç devresi: konnektör 2 kablo(lar) 4…16 mm²esnek ile
Güç devresi: konnektör 1 kablo(lar) 4…50 mm²katı kablo uçsuz
Güç devresi: konnektör 2 kablo(lar) 4…25 mm²katı kablo uçsuz

Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 12 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm
Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

20...35 msn kapama
6...20 msn açma

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

4 Mcycles

3600 cyc/h -de <60 °C

Yerleşik süpresör modülü olmadan

0,85...1,1 Uc -40…55 °C çalışma AC 60 Hz
0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz
0,8...1,1 Uc -40…55 °C çalışma AC 50 Hz
1...1.1 Uc 55…70 °C çalışma AC 50/60 Hz

245 VA 60 Hz 0,75 20 °C)
245 VA 50 Hz 0,75 20 °C)

26 VA 60 Hz 0,3 20 °C)
26 VA 50 Hz 0,3 20 °C)

6…10 W -de 50/60 Hz
