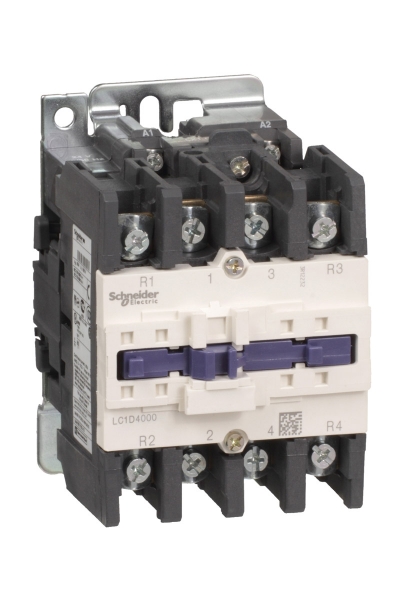

Schneider LC1-D40008B7 2NA+2NK Kontaktör

TeSys

TeSys D
TeSys Deca

Kontaktör

LC1D

Direnç yükü

AC-1

4P

2 NA + 2 NK

Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC

60 A 60 °C) -de <= 440 V AC AC-1 için güç devresi

AC -de 50/60 Hz

24 V AC 50/60 Hz

6 kV 'e uygunIEC 60947

III

60 A -de <60 °C için güç devresi

800 A -de 440 V için güç devresi 'e uygunIEC 60947

800 A -de 440 V için güç devresi 'e uygunIEC 60947

320 A -de <40 °C - 10 s için güç devresi
720 A -de <40 °C - 1 sn için güç devresi
72 A -de <40 °C - 10 min için güç devresi
165 A -de <40 °C - 1 min için güç devresi

80 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
80 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

1,5 mOhm - Ith 60 A 50 Hz için güç devresi

Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Güç devresi: 690 V 'e uygunIEC 60947-4-1

1,4 Mcycles 60 A AC-1 Ue'de <= 440 V

5,4 W AC-1

Olmadan

Ray
Plaka

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508

DNV
LROS (Lloyds register of shipping)
GL
UL
BV
CCC
CSA
GOST
RINA

Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…35 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…25 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…35 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…25 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…35 mm²katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…25 mm²katı kablo uçsuz

Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 8 N.m - üzerinde vida kelepçesi terminalleri - kablo 25…35 mm² altıgen 4 mm
Güç devresi: 5 N.m - üzerinde vida kelepçesi terminalleri - kablo 1…25 mm² altıgen 4 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

4...19 msn açma
12...26 msn kapama

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

6 Mcycles

3600 cyc/h -de <60 °C

Yerleşik süpresör modülü olmadan

0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz
0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz
0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz
1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz

140 VA 60 Hz 0,75 20 °C)
160 VA 50 Hz 0,75 20 °C)

13 VA 60 Hz 0,3 20 °C)
15 VA 50 Hz 0,3 20 °C)

4…5 W -de 50/60 Hz
