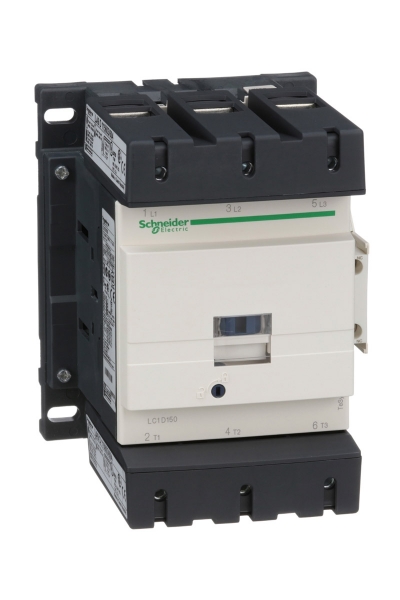

Schneider LC1-D150FD 110VDC 75kW 1NA+1NK Kontaktör

TeSys

TeSys D
TeSys Deca

Kontaktör

LC1D

Motor kontrol
Direnç yükü

AC-3
AC-1
AC-4

3P

3 NA

Güç devresi: <= 1000 V AC 25...400 Hz
Güç devresi: <= 300 V DC

200 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
150 A 60 °C) -de <= 440 V AC AC-3 için güç devresi

40 kW -de 220...230 V AC 50/60 Hz (AC-3)
75 kW -de 380...400 V AC 50/60 Hz (AC-3)
80 kW -de 415...440 V AC 50/60 Hz (AC-3)
90 kW -de 500 V AC 50/60 Hz (AC-3)
100 kW -de 660...690 V AC 50/60 Hz (AC-3)
75 kW -de 1000 V AC 50/60 Hz (AC-3)
22 kW -de 400 V AC 50/60 Hz (AC-4)

40 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
50 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
100 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
125 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar

DC standart

110 V DC

1 NA + 1 NK

8 kV 'e uygunIEC 60947

III

200 A -de <60 °C için güç devresi

140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
1660 A -de 440 V için güç devresi 'e uygunIEC 60947

1400 A -de 440 V için güç devresi 'e uygunIEC 60947

250 A -de <40 °C - 10 min için güç devresi
580 A -de <40 °C - 1 min için güç devresi
1200 A -de <40 °C - 10 s için güç devresi
1400 A -de <40 °C - 1 sn için güç devresi
100 A - 1 sn için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi

10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
315 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
250 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

0,6 mOhm - Ith 200 A 50 Hz için güç devresi

Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Güç devresi: 1000 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali

0,85 Mcycles 150 A AC-3 Ue'de <= 440 V
1 Mcycles 200 A AC-1 Ue'de <= 440 V

24 W AC-1
13,5 W AC-3

Ile

Ray
Plaka

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508

BV
DNV
CCC
RINA
CSA
GOST
LROS (Lloyds register of shipping)
UL
GL
UKCA

Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²katı kablo uçsuz
Güç devresi: konnektör 1 kablo(lar) 10…120 mm²esnek kablo uçsuz
Güç devresi: konnektör 2 kablo(lar) 10…50 mm²esnek kablo uçsuz
Güç devresi: konnektör 1 kablo(lar) 10…120 mm²esnek ile
Güç devresi: konnektör 2 kablo(lar) 10…50 mm²esnek ile
Güç devresi: konnektör 1 kablo(lar) 10…120 mm²katı kablo uçsuz
Güç devresi: konnektör 2 kablo(lar) 10…50 mm²katı kablo uçsuz

Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

20...35 msn kapama
40...75 msn açma

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

8 Mcycles

1200 cyc/h -de <60 °C

With integral suppression device

0,75...1,2 Uc -40…55 °C çalışma DC
0,15...0,4 Uc -40…70 °C düşme DC
1...1.2 Uc 55…70 °C çalışma DC

25 ms

270…365 W 20 °C)

2,4…5,1 W -de 20 °C

Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1

25...400 Hz

5 mA için sinyalleme devresi

17 V için sinyalleme devresi

1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında

> 10 MOhm için sinyalleme devresi
