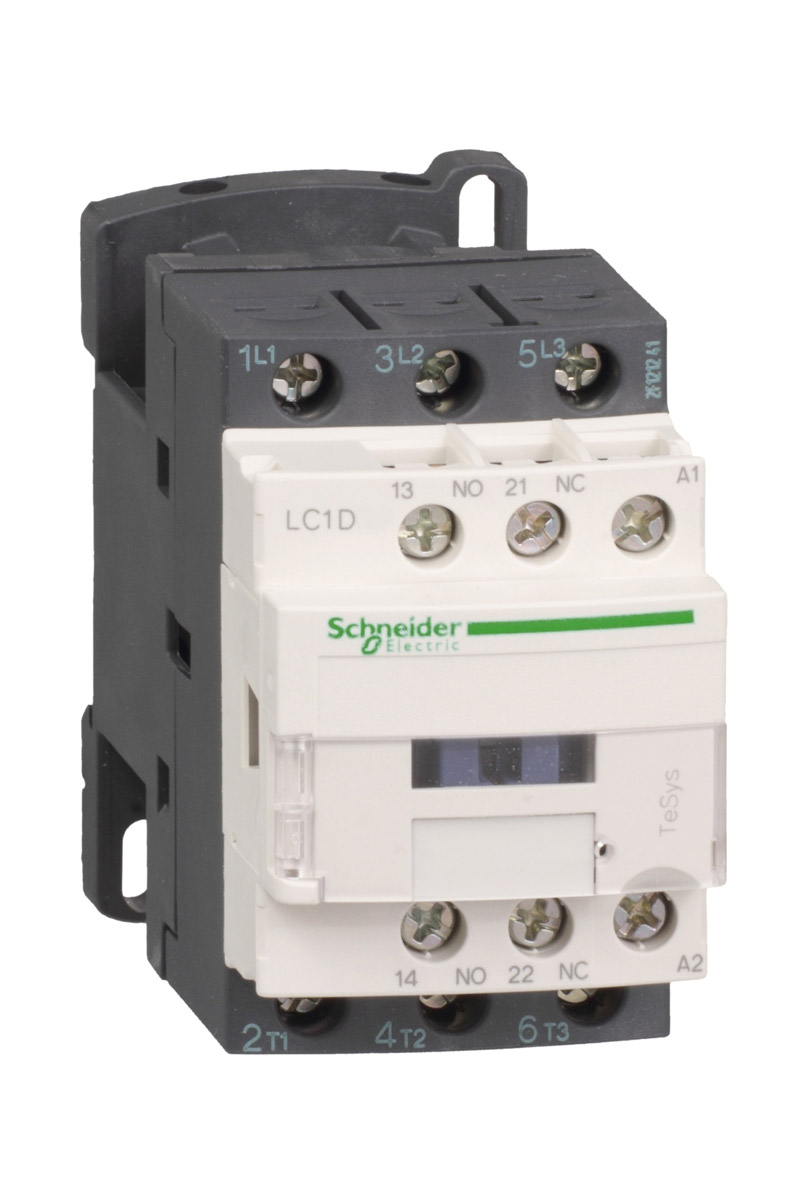

Schneider LC1-D09E7 48VAC 4kW 1NA+1NK Kontaktör

TeSys
TeSys Deca

TeSys D
TeSys Deca

Kontaktör

LC1D

Motor kontrol
Direnç yükü

AC-3
AC-4
AC-1
AC-3e

3P

3 NA

Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC

9 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
25 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
9 A 60 °C) -de <= 440 V AC AC-3e için güç devresi

2,2 kW -de 220...230 V AC 50/60 Hz (AC-3)
4 kW -de 380...400 V AC 50/60 Hz (AC-3)
4 kW -de 415...440 V AC 50/60 Hz (AC-3)
5,5 kW -de 500 V AC 50/60 Hz (AC-3)
5,5 kW -de 660...690 V AC 50/60 Hz (AC-3)
2,2 kW -de 400 V AC 50/60 Hz (AC-4)
2,2 kW -de 220...230 V AC 50/60 Hz (AC-3e)
4 kW -de 380...400 V AC 50/60 Hz (AC-3e)
4 kW -de 415...440 V AC 50/60 Hz (AC-3e)
5,5 kW -de 500 V AC 50/60 Hz (AC-3e)
5,5 kW -de 660...690 V AC 50/60 Hz (AC-3e)

1 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
2 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
2 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
5 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
7,5 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
0,33 hp -de 115 V AC 50/60 Hz için 1 faz motorlar

AC -de 50/60 Hz

48 V AC 50/60 Hz

1 NA + 1 NK

6 kV 'e uygunIEC 60947

III

25 A -de <60 °C için güç devresi
10 A -de <60 °C için sinyalleme devresi

250 A -de 440 V için güç devresi 'e uygunIEC 60947
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1

250 A -de 440 V için güç devresi 'e uygunIEC 60947

105 A -de <40 °C - 10 s için güç devresi
210 A -de <40 °C - 1 sn için güç devresi
30 A -de <40 °C - 10 min için güç devresi
61 A -de <40 °C - 1 min için güç devresi
100 A - 1 sn için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi

10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
25 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
20 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

2,5 mOhm - Ith 25 A 50 Hz için güç devresi

Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali

0,6 Mcycles 25 A AC-1 Ue'de <= 440 V
2 Mcycles 9 A AC-3 Ue'de <= 440 V
2 Mcycles 9 A AC-3e Ue'de <= 440 V

1,56 W AC-1
0,2 W AC-3
0,2 W AC-3e

Ile

Ray
Plaka

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1

GOST
GL
LROS (Lloyds register of shipping)
DNV
UL
RINA
CCC
BV
CSA
UKCA

Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz

Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

12...22 msn kapama
4...19 msn açma

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

15 Mcycles

3600 cyc/h -de <60 °C

Yerleşik süpresör modülü olmadan

0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz
0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz
0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz
1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz

70 VA 60 Hz 0,75 20 °C)
70 VA 50 Hz 0,75 20 °C)

7,5 VA 60 Hz 0,3 20 °C)
7 VA 50 Hz 0,3 20 °C)

2…3 W -de 50/60 Hz

Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1

25...400 Hz

5 mA için sinyalleme devresi

17 V için sinyalleme devresi

1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında

> 10 MOhm için sinyalleme devresi
