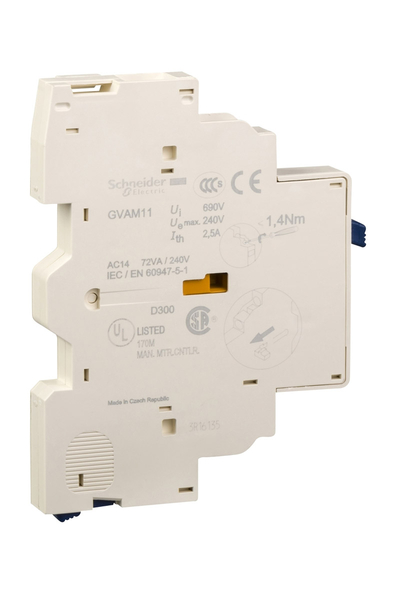

Schneider GVAM11 Tesys Gv3 1K/A Kısa Devre Yardımcı Kontak Bloğu

TeSys
TeSys Deca

GVAM

Yardımcı kontak bloğu

GV2L
GV2ME
GV2RT
GV3L
GV2P
GV3P
GV2LE

TeSys
GV3 GV3P devre kesici
GV3 GV3L devre kesici

Sol taraf

Kısa devre sinyali 1 K/A

1 K/A

690 V 'e uygun IEC 60947-1
300 V 'e uygun UL 508
300 V 'e uygun CSA C22.2 No 14

24...240 V AC
24...60 V DC

2,5 A için hata sinyalleme

GB2CB... devre kesici
GG sigorta 10 A

100000 döngü

5 mA

17 V

36 VA -de 24 V AC-14 - elektrik dayanikliligi: 1000 cycles -de 1,5 A
48 VA -de 48 V AC-14 - elektrik dayanikliligi: 1000 cycles -de 1 A
72 VA -de 110…127 V AC-14 - elektrik dayanikliligi: 1000 cycles -de 0,5 A
72 VA -de 230…240 V AC-14 - elektrik dayanikliligi: 1000 cycles -de 0,3 A

120 W -de 240 V DC-13 - elektrik dayanikliligi: 100000 cycles
140 W -de 110 V DC-13 - elektrik dayanikliligi: 100000 cycles
140 W -de 24 V DC-13 - elektrik dayanikliligi: 100000 cycles
180 W -de 60 V DC-13 - elektrik dayanikliligi: 100000 cycles
240 W -de 48 V DC-13 - elektrik dayanikliligi: 100000 cycles
15 W -de 48 V DC-13 - elektrik dayanikliligi: 1000 cycles
24 W -de 24 V DC-13 - elektrik dayanikliligi: 1000 cycles
9 W -de 60 V DC-13 - elektrik dayanikliligi: 1000 cycles

1,4 N.m - üzerinde vida kelepçesi terminalleri

89 mm

9,3 mm

66 mm

0,055 kg

Koyu gri
