Marka : Schneider Electric |Ürün Kodu : CAE22M5
Schneider Seçili Ürünler
☆☆☆☆☆
0 Yorum | Yorum Yap

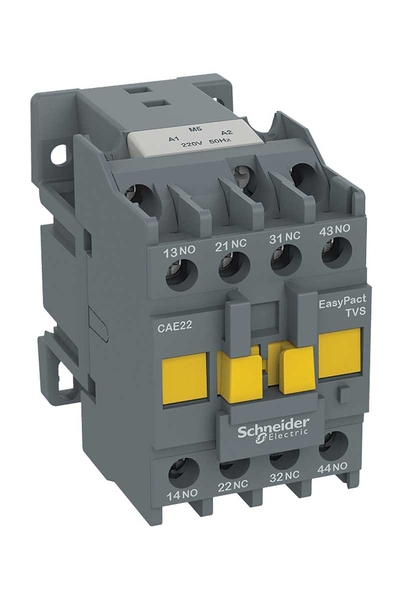

Schneider CAE22M5 Easypact Tvs 690V 220V AC 2NA+2NK Kontrol Rölesi

282,34
Kargo15:00'a kadar verilen siparişler bugün kargoda!
Bugün
Kargoda
20000₺ ve ÜZERİ
ÜCRETSİZ KARGO
15000₺ ve ÜZERİ
   ÖZEL TEKLİF
Adet
Sepete Ekle
Hemen Al

Schneider Kontrol Rölesi Ürün Özellikleri Seri : EasyPact Ürün adı : EasyPact TVS Ürün ya da bileşen tipi : Kontrol rölesi Ürün grubu : CAE Kontaktör uygulaması : Kontrol devresi Renk : Gri (RAL 7011)...

Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
  • Soru Sor
  • Schneider Kontrol Rölesi

    Ürün Özellikleri
    Seri
    :
    EasyPact
    Ürün adı
    :
    EasyPact TVS
    Ürün ya da bileşen tipi
    :
    Kontrol rölesi
    Ürün grubu
    :
    CAE
    Kontaktör uygulaması
    :
    Kontrol devresi
    Renk
    :
    Gri (RAL 7011)
    Tamamlayıcı Özellikler
    Kullanım kategorisi
    :
    AC-14
    AC-15
    Kutup kontak düzenleme
    :
    2 NA + 2 NK
    [Ue] nominal çalışma voltajı
    :
    <= 690 V AC
    Kontrol devresi tipi
    :
    AC -de 50 Hz
    [UC] Kontrol devresi voltajı
    :
    220 V AC 50 Hz
    [Uimp] nominal darbe dayanım voltajı
    :
    6 kV 'e uygunIEC 60947
    [Ith] klasik açık hava termik akımı
    :
    10 A -de <40 °C
    IRMS Nominal Kapama Kapasitesi
    :
    140 A -de 690 V AC 'e uygun IEC 60947-5-1
    [Icw] nominal kısa süreli dayanma akımı
    :
    120 A - 500 ms
    140 A - 100 ms
    Ilgili Sigorta Dezeri
    :
    10 A gG -de 690 V 'e uygun IEC 60947-5-1
    [Ui] nominal yalıtım voltajı
    :
    690 V 'e uygun IEC 60947-5-1
    Montaj desteği
    :
    Ray
    Plaka
    Bağlantılar - terminaller
    :
    Vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: esnek kablo uçsuz
    Vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçsuz
    Vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
    Vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
    Vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: katı kablo uçsuz
    Vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: katı kablo uçsuz
    Önerilen sıkma torku
    :
    1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
    Kontrol devresi gerilim limitleri
    :
    Çalışma: 0,85...1,1 Uc -de 50 Hz
    Düşme: 0,3...0,6 Uc
    Çalışma süresi
    :
    4...19 msn bobin enerjileme ve NK açma
    12...22 msn bobin enerjileme ve NA kapama
    4...12 msn bobin enerjisini kesme ve NK açılışı
    6...17 msn bobin enerjisini kesme ve NA kapanışı
    Mekanik dayanıklılık
    :
    10 Milyon Döngü
    Maksimum işletim oranı
    :
    180 cyc/mn
    VA cinsinden kalkış gücü
    :
    70 VA 50 Hz 20 °C)
    VA cinsinden tutma güç tüketimi
    :
    8 VA 50 Hz 20 °C)
    Minimum Anahtarlam gerilimi
    :
    17 V
    Minimum anahtarlama akımı
    :
    5 mA
    Çakışmama süresi
    :
    1,5 ms enerjilemede NK ve NA kontağı arasında
    1,5 ms enerji kesmede NK ve NA kontağı arasında
    Yalıtım direnci
    :
    > 10 MOhm
    Mekanik dayanıklılık
    :
    Şoklar kontrol rölesi açık: 11 msn için 7 Gn
    Şoklar kontrol rölesi kapalı: 11 msn için 10 Gn
    Titreşimler kontrol rölesi açık: 1,5 Gn, 5...300 Hz
    Titreşimler kontrol rölesi kapalı: 3 Gn, 5...300 Hz
    Yükseklik
    :
    74 mm
    Genişlik
    :
    45 mm
    Derinlik
    :
    80 mm
    Ürün ağırlığı
    :
    0,28 kg
