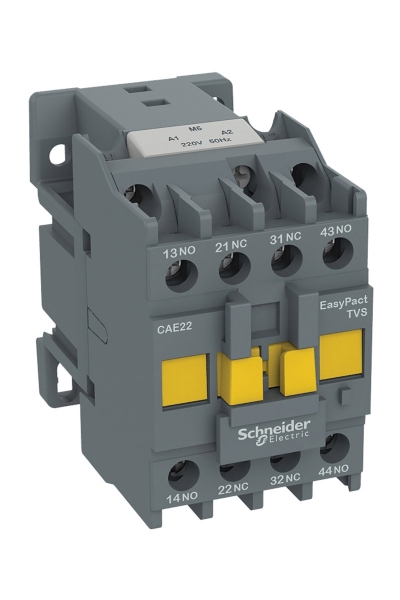

Kullanım kategorisi
:
AC-15
AC-14
Kutup kontak düzenleme
:
2 NA + 2 NK
[Ue] nominal çalışma voltajı
:
<= 690 V AC
Kontrol devresi tipi
:
AC -de 50 Hz
[Uc] control circuit voltage
:
24 V AC 50 Hz
[Uimp] nominal darbe dayanım voltajı
:
6 kV 'e uygunIEC 60947
[Ith] klasik açık hava termik akımı
:
10 A -de <40 °C
Irms nominal kapama kapasitesi
:
140 A -de 690 V AC 'e uygunIEC 60947-5-1
[Icw] nominal kısa süreli dayanma akımı
:
120 A - 500 ms
140 A - 100 ms
Ilgili sigorta değeri
:
10 A gG -de 690 V 'e uygunIEC 60947-5-1
[Ui] nominal yalıtım voltajı
:
690 V 'e uygunIEC 60947-5-1
Bağlantılar - terminaller
:
Vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: esnek kablo uçsuz
Vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçsuz
Vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: katı kablo uçsuz
Vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: katı kablo uçsuz
Recommended tightening torque
:
1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi gerilim limitleri
:
Çalışma: 0,85...1,1 Uc -de 50 Hz
Düşme: 0,3...0,6 Uc
Çalışma süresi
:
4...19 msn bobin enerjileme ve NK açma
12...22 msn bobin enerjileme ve NA kapama
4...12 msn bobin enerjisini kesme ve NK açılışı
6...17 msn bobin enerjisini kesme ve NA kapanışı
Mekanik dayanıklılık
:
10 Mcycles
Maximum operating rate
:
180 cyc/mn
VA cinsinden kalkış gücü
:
70 VA 50 Hz 20 °C)
VA cinsinden tutma güç tüketimi
:
8 VA 50 Hz 20 °C)
Minimum anahtarlama gerilimi
:
17 V
Minimum anahtarlama akımı
:
5 mA
Çakışmama süresi
:
1,5 ms enerjilemede NK ve NA kontağı arasında
1,5 ms enerji kesmede NK ve NA kontağı arasında
Yalıtım direnci
:
> 10 MOhm
Mekanik dayanıklılık
:
Şoklar kontrol rölesi açık: 11 msn için 7 Gn
Şoklar kontrol rölesi kapalı: 11 msn için 10 Gn
Titreşimler kontrol rölesi açık: 1,5 Gn, 5...300 Hz
Titreşimler kontrol rölesi kapalı: 3 Gn, 5...300 Hz
