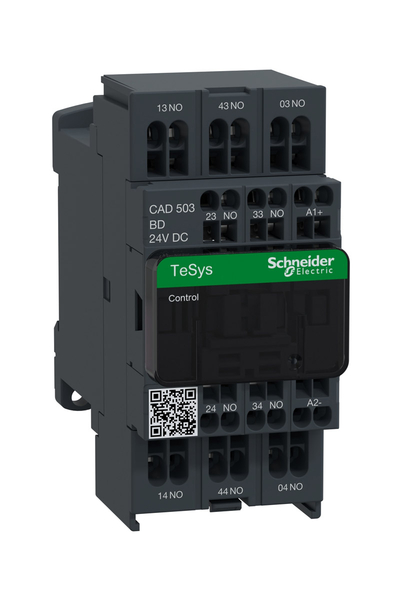

Schneider CAD503BD Tesys D 24V DC 5NA Yardımcı Kontaktör

TeSys
TeSys Deca

TeSys CAD

Kontrol rölesi

CAD

Kontrol devresi

DC-13
AC-15
AC-14

5 NA

<= 690 V AC 25...400 Hz

DC standart

24 V DC

6 kV 'e uygunIEC 60947

10 A -de <60 °C

140 A AC 'e uygun IEC 60947-5-1
250 A DC 'e uygun IEC 60947-5-1

100 A - 1 sn
120 A - 500 ms
140 A - 100 ms

10 A gG 'e uygun IEC 60947-5-1

600 V UL Sertifikali
600 V CSA Sertifikali
690 V 'e uygun IEC 60947-5-1

Ray
Plaka

Yaylı terminaller 1 kablo(lar) 1…2,5 mm²esnek kablo uçsuz
Yaylı terminaller 2 kablo(lar) 1…2,5 mm²esnek kablo uçsuz
Yaylı terminaller 1 kablo(lar) 1…2,5 mm²katı kablo uçsuz
Yaylı terminaller 2 kablo(lar) 1…2,5 mm²katı kablo uçsuz

0,1...0,25 Uc -40…70 °C düşme DC
0,7...1,25 Uc -40…60 °C çalışma DC
1...1.25 Uc 60…70 °C çalışma DC

53...72 msn bobin enerjileme ve NA kapama
16...24 msn bobinin enerjisini kesme ve NA açma

30 Milyon Döngü

180 cyc/mn

28 ms

5,4 W 20 °C)

5,4 W -de 20 °C

17 V

5 mA

1,5 ms enerjilemede NK ve NA kontağı arasında
1,5 ms enerji kesmede NK ve NA kontağı arasında

> 10 MOhm

Şoklar kontrol rölesi açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontrol rölesi kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Titreşimler kontrol rölesi açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontrol rölesi kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6

99 mm

45 mm

93 mm

0,58 kg
