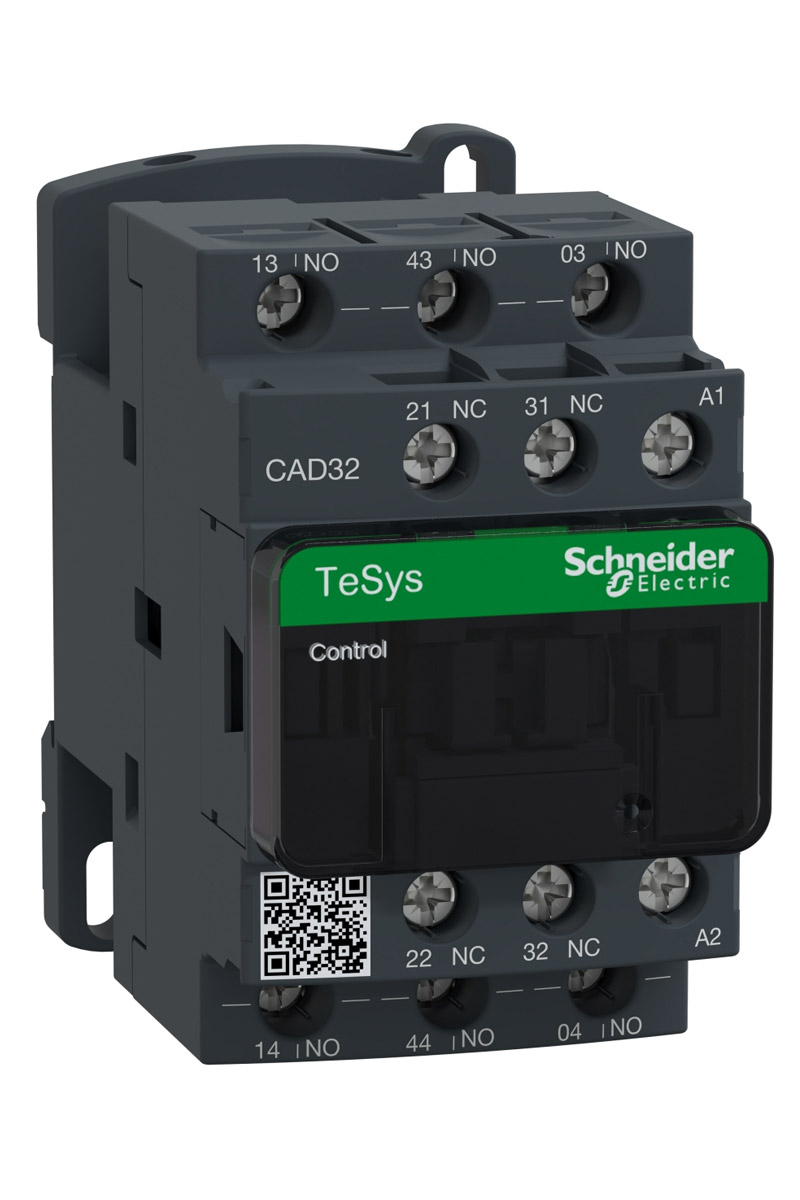

Schneider CAD32FE7 Tesys D 690-115V AC 3NA+2NK Standart Bobinli Kontrol Rölesi

TeSys
TeSys Deca

TeSys CAD

Kontrol rölesi

CAD

Kontrol devresi

AC-14
AC-15
DC-13

3 NA + 2 NK

<= 690 V AC 25...400 Hz

AC -de 50/60 Hz

115 V AC 50/60 Hz

6 kV 'e uygunIEC 60947

10 A -de <60 °C

140 A AC 'e uygun IEC 60947-5-1
250 A DC 'e uygun IEC 60947-5-1

100 A - 1 sn
120 A - 500 ms
140 A - 100 ms

10 A gG 'e uygun IEC 60947-5-1

600 V UL Sertifikali
600 V CSA Sertifikali
690 V 'e uygun IEC 60947-5-1

Ray
Plaka

Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz

1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz
0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz
0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz
1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz

12...22 msn bobin enerjileme ve NA kapama
4...12 msn bobinin enerjisini kesme ve NA açma
4...19 msn bobin enerjileme ve NK açma
6...17 msn bobinin enerjisini kesme ve NK kapama

30 Milyon Döngü

180 cyc/mn

70 VA 50 Hz 20 °C)

8 VA 50 Hz 20 °C)

17 V

5 mA

1,5 ms enerjilemede NK ve NA kontağı arasında
1,5 ms enerji kesmede NK ve NA kontağı arasında

> 10 MOhm

Şoklar kontrol rölesi açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontrol rölesi kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Titreşimler kontrol rölesi açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontrol rölesi kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6

77 mm

45 mm

84 mm

0,58 kg
