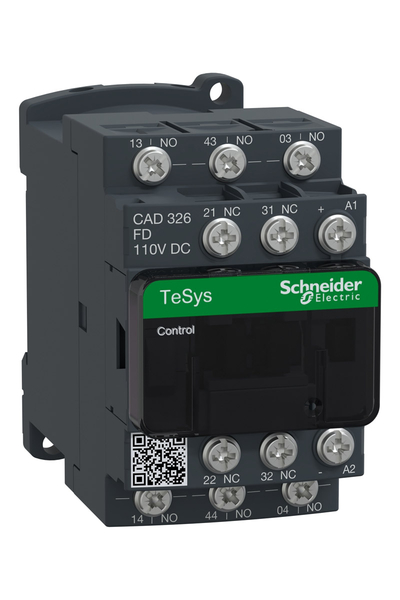

Schneider CAD326FD Tesys D 110V DC 3NA+2NK Yardımcı Kontaktör

TeSys
TeSys Deca

TeSys CAD

Kontrol rölesi

CAD

Kontrol devresi

AC-14
AC-15
DC-13

3 NA + 2 NK

<= 690 V AC 25...400 Hz

DC standart

110 V DC

6 kV 'e uygunIEC 60947

10 A -de <60 °C

140 A AC 'e uygun IEC 60947-5-1
250 A DC 'e uygun IEC 60947-5-1

100 A - 1 sn
120 A - 500 ms
140 A - 100 ms

10 A gG 'e uygun IEC 60947-5-1

600 V UL Sertifikali
600 V CSA Sertifikali
690 V 'e uygun IEC 60947-5-1

Plaka
Ray

Pabuç-halka terminalleri (harici çap: 8 mm)

0,1...0,25 Uc -40…70 °C düşme DC
0,7...1,25 Uc -40…60 °C çalışma DC
1...1.25 Uc 60…70 °C çalışma DC

53...72 msn bobin enerjileme ve NA kapama
16...24 msn bobinin enerjisini kesme ve NA açma
47...63 msn bobin enerjileme ve NK açma
15...25 msn bobinin enerjisini kesme ve NK kapama

30 Milyon Döngü

180 cyc/mn

28 ms

5,4 W 20 °C)

5,4 W -de 20 °C

17 V

5 mA

1,5 ms enerjilemede NK ve NA kontağı arasında
1,5 ms enerji kesmede NK ve NA kontağı arasında

> 10 MOhm

Şoklar kontrol rölesi açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontrol rölesi kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Titreşimler kontrol rölesi açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontrol rölesi kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6

77 mm

45 mm

93 mm

0,58 kg
