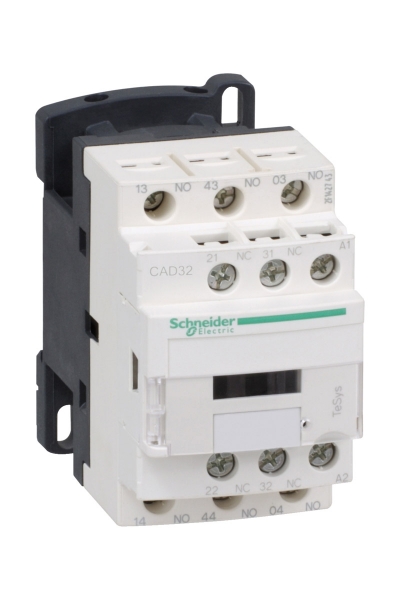

Schneider CAD-32BL 3NA+2NK 24VDC Yardımcı Kontaktör

TeSys
TeSys Deca

TeSys CAD

Kontrol rölesi

CAD

Kontrol devresi

AC-15
DC-13
AC-14

3 NA + 2 NK

<= 690 V AC 25...400 Hz

DC düşük tüketim

24 V DC

6 kV 'e uygunIEC 60947

10 A -de <60 °C

140 A AC 'e uygunIEC 60947-5-1
250 A DC 'e uygunIEC 60947-5-1

100 A - 1 sn
120 A - 500 ms
140 A - 100 ms

10 A gG 'e uygunIEC 60947-5-1

600 V UL sertifikali
600 V CSA sertifikali
690 V 'e uygunIEC 60947-5-1

Plaka
Ray

Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz

1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

0,1...0,25 Uc -40…70 °C düşme DC
0,7...1,25 Uc -40…60 °C çalışma DC
1...1.25 Uc 60…70 °C çalışma DC

65...88 msn bobin enerjileme ve NA kapama
14...25 msn bobinin enerjisini kesme ve NA açma
57...77 msn bobin enerjileme ve NK açma
28...42 msn bobinin enerjisini kesme ve NK kapama

30 Mcycles

180 cyc/mn

40 ms

2,4 W 20 °C)

2,4 W -de 20 °C

17 V

5 mA

1,5 ms enerjilemede NK ve NA kontağı arasında
1,5 ms enerji kesmede NK ve NA kontağı arasında

> 10 MOhm

Şoklar kontrol rölesi açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontrol rölesi kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Titreşimler kontrol rölesi açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontrol rölesi kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6

77 mm

45 mm

93 mm

0,58 kg
