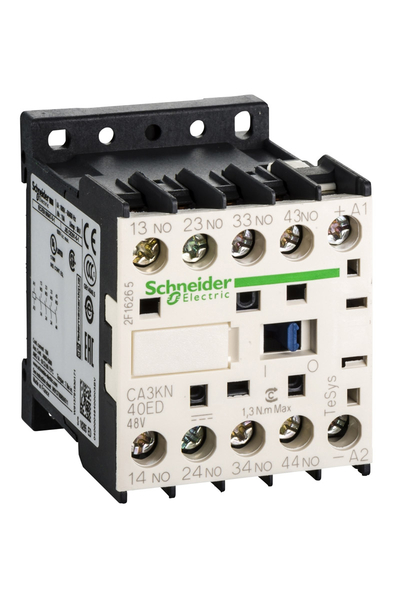

Schneider CA3KN40ED Tesys K 690V 400Hz 4NA 48V DC Standart Kontrol Rölesi

TeSys

TeSys CAK

Kontrol rölesi

CA3K

Kontrol devresi

AC-15
DC-13

4 NA

<= 690 V <= 400 Hz

DC standart

48 V DC

10 A -de <50 °C

110 A 'e uygun IEC 60947

10 A gG 'e uygun IEC 60947
10 A gG 'e uygun VDE 0660

690 V 'e uygun IEC 60947
750 V 'e uygun VDE 0110 Grup C
690 V 'e uygun BS 5424
600 V 'e uygun CSA C22.2 No 14

Plaka
Ray

Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 0,34…1,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek kablo uçsuz

1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 6 mm
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

Çalışma: 0,8...1,15 Uc 50 °C)
Düşme: 0,1...0,75 Uc 50 °C)

10 ms bobinin enerjisini kesme ve NA açma
30...40 msn bobin enerjileme ve NA kapama

20 Milyon Döngü

10000 cyc/h

2 ms

3 W 20 °C)

3 W -de 20 °C

3 W

17 V

5 mA

0,5 mm

> 10 MOhm

58 mm

45 mm

57 mm

0,225 kg
