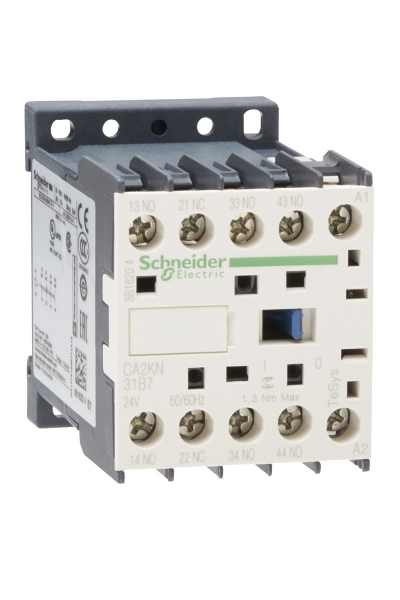

Schneider CA2-KN31B7 24VAC 3NA+1NK Yardımcı Kontak

TeSys

TeSys CAK

Kontrol rölesi

CA2K

Kontrol devresi

AC-15
DC-13

3 NA + 1 NK

<= 690 V <= 400 Hz

AC -de 50/60 Hz

24 V AC 50/60 Hz

10 A -de <50 °C

110 A 'e uygunIEC 60947

10 A gG 'e uygunIEC 60947
10 A gG 'e uygunVDE 0660

690 V 'e uygunIEC 60947
750 V 'e uygunVDE 0110 grup C
690 V 'e uygunBS 5424
600 V 'e uygunCSA C22.2 No 14

Plaka
Ray

Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 0,34…1,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek kablo uçsuz

1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 6 mm
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

Düşme: 0,2...0,75 Uc 50 °C)
Çalışma: 0,8...1,15 Uc 50 °C)

10...20 msn bobinin enerjisini kesme ve NA açma
10...20 msn bobin enerjileme ve NA kapama
15...25 msn bobinin enerjisini kesme ve NK kapama
5...15 msn bobin enerjileme ve NK açma

10 Mcycles

10000 cyc/h

2 ms

30 VA 20 °C)

4,5 VA 20 °C)

1,3 W

17 V

5 mA

0,5 mm

> 10 MOhm

58 mm

45 mm

57 mm

0,18 kg
