Marka : Schneider Electric |Ürün Kodu : C40R46E400
☆☆☆☆☆
0 Yorum | Yorum Yap

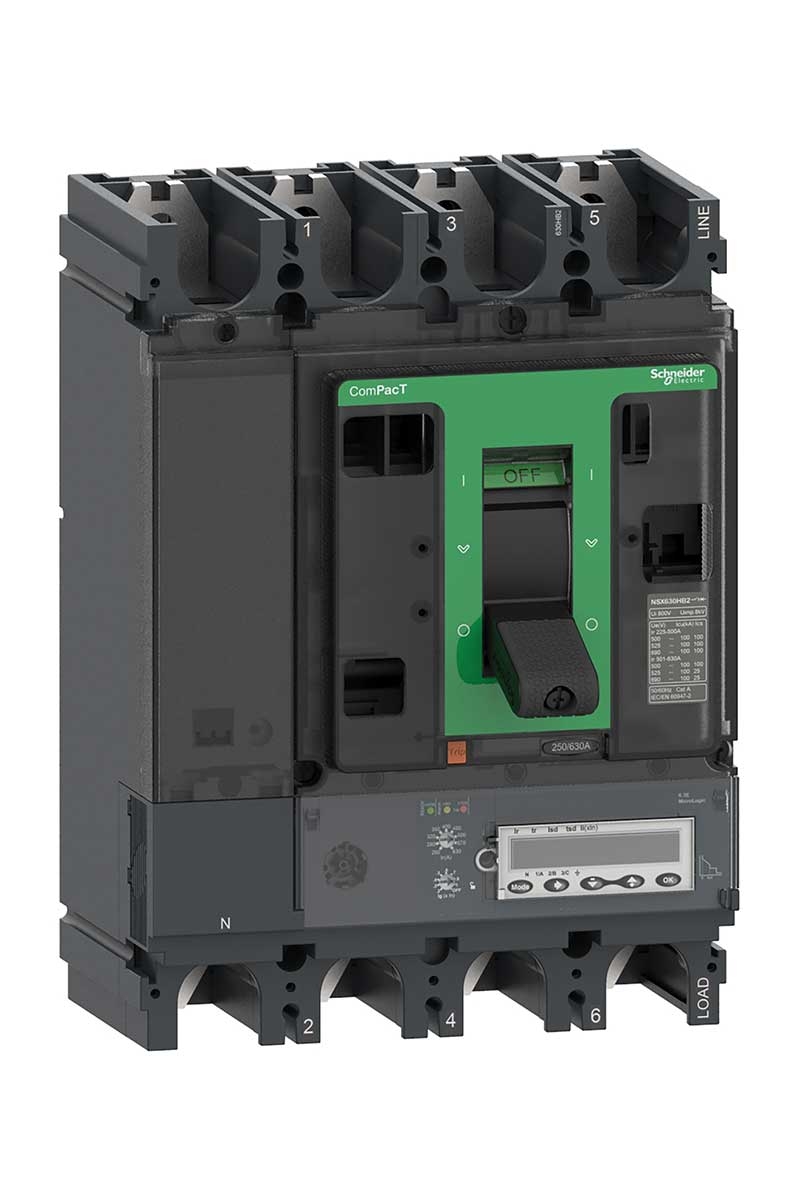

Schneider C40R46E400 NSX400R 200kA Ac 4P 400A 6.3E Kompakt Şalter
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Kompakt Şalter
Ürün ÖzellikleriÜrün adı:ComPacT NSX yeni nesilÜrün grubu:NSX400RÜrün ya da bileşen tipi:Devre kesiciCihaz uygulaması:DağıtımKutup tanımı:4PKorumalı kutup açıklaması:4d
3D + OSN
3d + N/2
3dNötr konum:Sol[In] nominal akım:400 A -de 40 °C[Ue] nominal çalışma voltajı:690 V AC 50/60 HzŞebeke tipi:ACŞebeke frekansı:50/60 HzKullanım kategorisi:Kategori APerformans seviyesi:R 200 kA 415 V ACAçma birimi adı:Micrologic 6.3 EAçma birimi teknolojisi:ElektronikAçma birimi koruma fonksiyonları:LSIGKontrol tipi:GeçişDevre kesici montaj modu:SabitTamamlayıcı Özellikler[Ui] nominal yalıtım voltajı:800 V AC 50/60 Hz[Uimp] nominal darbe dayanım voltajı:8 kVMekanik dayanıklılık:15000 DöngüElektrik dayanıklılığı:12000 döngü -de 440 V In/2
6000 döngü -de 440 V In
6000 döngü -de 690 V In/2
3000 döngü -de 690 V InKutup başına güç dağılımı:19,2 WMontaj desteği:Arka plakaÜst bağlantı:ÖnAşağı bağlantı:ÖnBağlantı aralığı:45 mmKoruma tipi:L : for aşırı yük koruma (uzun süreli)
S : for kısa süreli kısa devre koruması
I : for anlık kısa devre koruması
G : for toprak hatası korumasıAçma birimi derecesi:400 A -de 40 °CUzun süreli pick-up ayar tipi IR (termal koruma):Ayarlanabilir 9 ayar[IR] Uzun süreli koruma toplama ayar aralığı:160...400 AUzun Süreli Koruma Gecikme Ayarı Tipi TR:Ayarlanabilir[TR] Uzun süreli koruma gecikmesi ayar aralığı:15…400 s -de 1,5 x Ir
0,5…16 s -de 6 x Ir
0,35…11 s -de 7,2 x IrNötr Koruma Ayarları:0,5 x Ir (3d + N/2)
1 x Ir (4d)
1,6 x Ir (3D + OSN)
Korumasız (3d)Termik bellek:Açmadan önce ve sonra 20 dakikaKısa Zamanlı Koruma Toplama Ayarlama Türü ISD:Ayarlanabilir[ISD] Kısa süreli koruma toplama ayar aralığı:1,5...12 x InKısa Süreli Koruma Gecikme Ayar Tipi TSD:Ayarlanabilir 5 ayar[TSD] Kısa süreli koruma gecikmesi ayar aralığı:0…0,4 s I²t=off
0,1…0,4 s I²t=onAnlık Koruma Toplama Ayar Tipi II:Ayarlanabilir[Ii] Anlık koruma başlatma ayar aralığı:1,5...12 x InZemin Hatası Koruması Pick-up Ayarlama Tipi IG:Ayarlanabilir 9 ayar[Ig] Toprak arıza koruması başlatma ayar aralığı:0,2...1 x In
Ig enable on/offZemin Hata Koruma Zaman Gecikme Ayar Tip TG:Ayarlanabilir 5 ayar[TG] Zemin Hatası Koruma Zaman Gecikme Ayar Aralığı:0…0,4 s I²t=off
0,1…0,4 s I²t=onToprak kaçağı koruması:YokElektrik yardımcıları için yuva sayısı:6 slot(lar)Yerel sinyalleme:Çalıştırmak için hazır: flashing LED (yeşil)
Aşırı yük: LED % 105 Ir (kırmızı)
Aşırı yük: LED % 90 Ir (turuncu)Ekran tipi:LCD ekranÖlçüm türü:Enerji ölçerVeri iletişimi:Koruma ve alarm ayarları
Anlık ve ortalama değerler
Enerji ölçümü
Ortalama akım ve güç
Maksimetreler/minimetreler
Güç kalitesi
Saat damgalı geçmiş bilgileri ve olay tabloları
Bakım göstergeleriGenişlik (w):185 mmYükseklik (h):255 mmDerinlik (D):110 mmÜrün ağırlığı:7,9 kgOrtam Koşulları -
