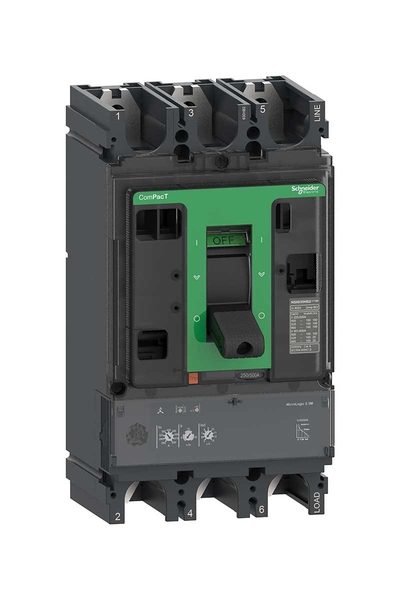

Schneider C40R32M320 NSX400R 200kA Ac 3P 320A 2.3M Kompakt Şalter

Name: elektromarketim
Rating: 4.7 (177 reviews)

%70
İNDİRİM

68.544,00 ₺

20.563,20 ₺

Gelince Haber Ver

Ürün Özellikleri
Yorumlar (0 Yorum)
☆☆☆☆☆

Soru Sor

Schneider Kompakt Şalter

Ürün Özellikleri

Ürün adı

:

ComPacT NSX yeni nesil

Ürün grubu

:

NSX400R

Ürün ya da bileşen tipi

:

Devre kesici

Kutup tanımı

:

3P

Korumalı kutup açıklaması

:

3d

[In] nominal akım

:

320 A -de 65 °C

[Ue] nominal çalışma voltajı

:

690 V AC 50/60 Hz

Şebeke tipi

:

AC

Şebeke frekansı

:

50/60 Hz

Kullanım kategorisi

:

Kategori A

Performans seviyesi

:

R 200 kA 415 V AC

Açma birimi adı

:

Micrologic 2.3 M

Açma birimi teknolojisi

:

Elektronik

Açma birimi koruma fonksiyonları

:

LSoI

Kontrol tipi

:

Geçiş

Devre kesici montaj modu

:

Sabit

Tamamlayıcı Özellikler

[Ui] nominal yalıtım voltajı

:

800 V AC 50/60 Hz

[Uimp] nominal darbe dayanım voltajı

:

8 kV

Mekanik dayanıklılık

:

15000 Döngü

Elektrik dayanıklılığı

:

12000 döngü -de 440 V In/2
6000 döngü -de 440 V In
6000 döngü -de 690 V In/2
3000 döngü -de 690 V In

Kutup başına güç dağılımı

:

12,29 W

Montaj desteği

:

Arka plaka

Üst bağlantı

:

Ön

Aşağı bağlantı

:

Ön

Bağlantı aralığı

:

45 mm

Koruma tipi

:

L : for aşırı yük koruma (uzun süreli)
So : for short time short-circuit protection with fixed delay
I : for anlık kısa devre koruması

Açma birimi derecesi

:

320 A -de 65 °C

Motor açma sınıfı

:

10
20
5

Tamamlayıcı motor koruma

:

Faz dengesizliği

Uzun süreli pick-up ayar tipi IR (termal koruma)

:

Ayarlanabilir 9 ayar

[IR] Uzun süreli koruma toplama ayar aralığı

:

160...320 A

Uzun Süreli Koruma Gecikme Ayarı Tipi TR

:

Sabit

[TR] Uzun süreli koruma gecikmesi ayar aralığı

:

120 s -de 1,5 x Ir 5
6,5 s -de 6 x Ir 5
5 s -de 7,2 x Ir 5
240 s -de 1,5 x Ir 10
13,5 s -de 6 x Ir 10
10 s -de 7,2 x Ir 10
480 s -de 1,5 x Ir 20
26 s -de 6 x Ir 20
20 s -de 7,2 x Ir 20

Termik bellek

:

Açmadan önce ve sonra 20 dakika

Kısa Zamanlı Koruma Toplama Ayarlama Türü ISD

:

Ayarlanabilir 9 ayar

[ISD] Kısa süreli koruma toplama ayar aralığı

:

5...13 x Ir

Kısa Süreli Koruma Gecikme Ayar Tipi TSD

:

Sabit

Anlık Koruma Toplama Ayar Tipi II

:

Sabit

[Ii] Anlık koruma başlatma ayar aralığı

:

4800 A

Toprak kaçağı koruması

:

Yok

Alan seçimli kilitleme ZSI

:

Olmadan

Elektrik yardımcıları için yuva sayısı

:

6 slot(lar)

Yerel sinyalleme

:

Çalıştırmak için hazır: flashing LED (yeşil)
Temperature over set point: LED % 95 Ith (kırmızı)

Genişlik (w)

:

140 mm

Yükseklik (h)

:

255 mm

Derinlik (D)

:

110 mm

Ürün ağırlığı

:

6,05 kg

Ortam Koşulları

Standartlar

:

EN/IEC 60947

Ürün sertifikaları

:

EAC
CCC
Denizcilik

Aşırı gerilim kategorisi

:

Class II

Elektrikli şok koruma sınıfı

:

Sınıf II

Kirletme derecesi

:

3 'e uygun IEC 60664-1

IP koruma derecesi

:

IP40 'e uygun IEC 60529

IK koruma derecesi

:

IK07 'e uygun IEC 62262

Nominal çalışma ortam sıcaklığı

:

-25…70 °C

Depolama ortam koşulları

:

-50…85 °C

Bağıl nem

:

0…95 %

Çalışma yüksekliği

:

0...2000 m değer kaybı olmadan
2000 m...5000 m değer kaybı ile
