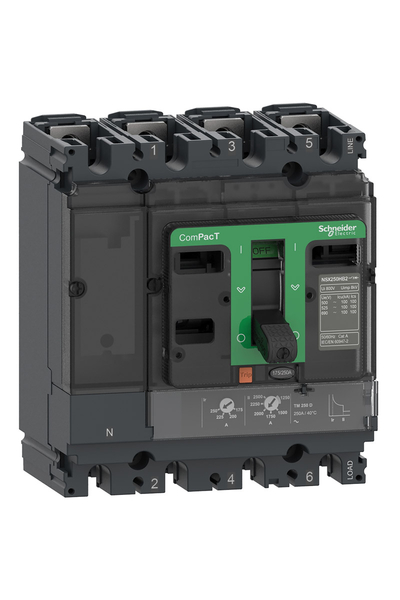

Schneider C25V4TM125 NSX250HB1 75kA Ac 4P 125A Tmd Kompakt Şalter
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Kompakt Şalter
Ürün ÖzellikleriÜrün adı:ComPacT NSX yeni nesilÜrün grubu:NSX250HB1Ürün ya da bileşen tipi:Devre kesiciCihaz uygulaması:DağıtımKutup tanımı:4PKorumalı kutup açıklaması:4dNötr konum:Sol[In] nominal akım:125 A -de 40 °C[Ue] nominal çalışma voltajı:690 V AC 50/60 HzŞebeke tipi:ACŞebeke frekansı:50/60 HzKullanım kategorisi:Kategori A[Icu] Anma nihai kısa devre kesme kapasitesi:85 kA Icu -de 500 V AC 50/60 Hz 'e uygun IEC 60947-2
80 kA Icu -de 525 V AC 50/60 Hz 'e uygun IEC 60947-2
75 kA Icu -de 660/690 V AC 50/60 Hz 'e uygun IEC 60947-2Performans seviyesi:HB1 75 kA 690 V ACAçma birimi adı:TM-DAçma birimi teknolojisi:Termik ManyetikAçma birimi koruma fonksiyonları:LIKontrol tipi:GeçişDevre kesici montaj modu:SabitTamamlayıcı Özellikler[Ui] nominal yalıtım voltajı:800 V AC 50/60 Hz[Uimp] nominal darbe dayanım voltajı:8 kV[Ics] Nominal hizmet kısa devre kesme kapasitesi:85 kA -de 500 V AC 50/60 Hz 'e uygun IEC 60947-2
80 kA -de 525 V AC 50/60 Hz 'e uygun IEC 60947-2
75 kA -de 660/690 V AC 50/60 Hz 'e uygun IEC 60947-2Mekanik dayanıklılık:20000 döngüElektrik dayanıklılığı:20000 döngü -de 440 V In/2
10000 döngü -de 440 V In
10000 döngü -de 690 V In/2
5000 döngü -de 690 V InKutup başına güç dağılımı:9,45 WMontaj desteği:Arka plakaÜst bağlantı:ÖnAşağı bağlantı:ÖnBağlantı aralığı:35 mmKoruma tipi:L : for aşırı yük koruma (termik)
I : for kısa devre koruması (manyetik)Açma birimi derecesi:125 A -de 40 °CUzun süreli pick-up ayar tipi IR (termal koruma):Ayarlanabilir[IR] Uzun süreli koruma toplama ayar aralığı:0,7...1 x InUzun Süreli Koruma Gecikme Ayarı Tipi TR:Sabit[TR] Uzun süreli koruma gecikmesi ayar aralığı:120…400 s -de 1,5 x In
15 s -de 6 x IrNötr Koruma Ayarları:1 x Ir (4d)Anlık Koruma Toplama Ayar Tipi II:Sabit[Ii] Anlık koruma başlatma ayar aralığı:1.250 AToprak kaçağı koruması:YokElektrik yardımcıları için yuva sayısı:5 slot(lar)Genişlik (w):140 mmYükseklik (h):161 mmDerinlik (D):86 mmÜrün ağırlığı:2,8 kgOrtam Koşulları -
