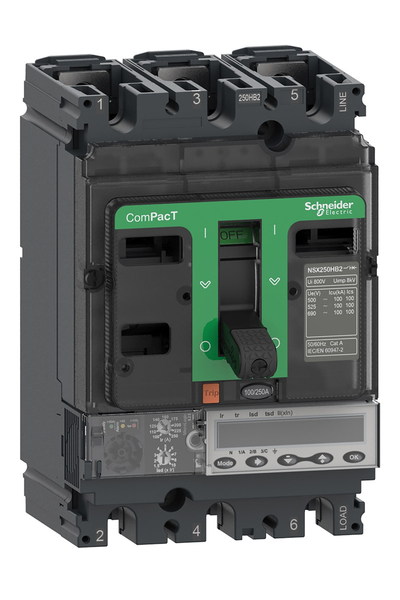

Schneider C25V35E160 NSX250HB1 75kA Ac 3P 160A 5.2E Kompakt Şalter

Name: elektromarketim
Rating: 4.7 (177 reviews)

%70
İNDİRİM

77.712,00 ₺

23.313,60 ₺

Gelince Haber Ver

Ürün Özellikleri
Yorumlar (0 Yorum)
☆☆☆☆☆

Soru Sor

Schneider Kompakt Şalter

Ürün Özellikleri

Ürün adı

:

ComPacT NSX yeni nesil

Ürün grubu

:

NSX250HB1

Ürün ya da bileşen tipi

:

Devre kesici

Cihaz uygulaması

:

Dağıtım

Kutup tanımı

:

3P

Korumalı kutup açıklaması

:

3d

[In] nominal akım

:

160 A -de 40 °C

[Ue] nominal çalışma voltajı

:

690 V AC 50/60 Hz

Şebeke tipi

:

AC

Şebeke frekansı

:

50/60 Hz

Kullanım kategorisi

:

Kategori A

[Icu] Anma nihai kısa devre kesme kapasitesi

:

85 kA Icu -de 500 V AC 50/60 Hz 'e uygun IEC 60947-2
80 kA Icu -de 525 V AC 50/60 Hz 'e uygun IEC 60947-2
75 kA Icu -de 660/690 V AC 50/60 Hz 'e uygun IEC 60947-2

Performans seviyesi

:

HB1 75 kA 690 V AC

Açma birimi adı

:

Micrologic 5.2 E

Açma birimi teknolojisi

:

Elektronik

Açma birimi koruma fonksiyonları

:

LSI

Kontrol tipi

:

Geçiş

Devre kesici montaj modu

:

Sabit

Tamamlayıcı Özellikler

[Ui] nominal yalıtım voltajı

:

800 V AC 50/60 Hz

[Uimp] nominal darbe dayanım voltajı

:

8 kV

[Ics] Nominal hizmet kısa devre kesme kapasitesi

:

85 kA -de 500 V AC 50/60 Hz 'e uygun IEC 60947-2
80 kA -de 525 V AC 50/60 Hz 'e uygun IEC 60947-2
75 kA -de 660/690 V AC 50/60 Hz 'e uygun IEC 60947-2

Mekanik dayanıklılık

:

20000 döngü

Elektrik dayanıklılığı

:

20000 döngü -de 440 V In/2
10000 döngü -de 440 V In
10000 döngü -de 690 V In/2
5000 döngü -de 690 V In

Kutup başına güç dağılımı

:

7,17 W

Montaj desteği

:

Arka plaka

Üst bağlantı

:

Ön

Aşağı bağlantı

:

Ön

Bağlantı aralığı

:

35 mm

Koruma tipi

:

L : for aşırı yük koruma (uzun süreli)
S : for kısa süreli kısa devre koruması
I : for anlık kısa devre koruması

Açma birimi derecesi

:

160 A -de 40 °C

Uzun süreli pick-up ayar tipi IR (termal koruma)

:

Ayarlanabilir 9 ayar

[IR] Uzun süreli koruma toplama ayar aralığı

:

63...160 A

Uzun Süreli Koruma Gecikme Ayarı Tipi TR

:

Ayarlanabilir

[TR] Uzun süreli koruma gecikmesi ayar aralığı

:

15…400 s -de 1,5 x Ir
0,5…16 s -de 6 x Ir
0,35…11 s -de 7,2 x Ir

Termik bellek

:

Açmadan önce ve sonra 20 dakika

Kısa Zamanlı Koruma Toplama Ayarlama Türü ISD

:

Ayarlanabilir 9 ayar

[ISD] Kısa süreli koruma toplama ayar aralığı

:

1.5...10 x Ir

Kısa Süreli Koruma Gecikme Ayar Tipi TSD

:

Ayarlanabilir 5 ayar

[TSD] Kısa süreli koruma gecikmesi ayar aralığı

:

0…0,4 s I²t=off
0,1…0,4 s I²t=on

Anlık Koruma Toplama Ayar Tipi II

:

Ayarlanabilir

[Ii] Anlık koruma başlatma ayar aralığı

:

1,5...15 x In

Toprak kaçağı koruması

:

Yok

Elektrik yardımcıları için yuva sayısı

:

5 slot(lar)

Yerel sinyalleme

:

Çalıştırmak için hazır: flashing LED (yeşil)
Aşırı yük: LED % 105 Ir (kırmızı)
Aşırı yük: LED % 90 Ir (turuncu)

Ekran tipi

:

LCD ekran

Ölçüm türü

:

Enerji ölçer

Veri iletişimi

:

Maksimetreler/minimetreler
Enerji ölçümü
Bakım göstergeleri
Güç kalitesi
Koruma ve alarm ayarları
Anlık ve ortalama değerler
Ortalama akım ve güç
Saat damgalı geçmiş bilgileri ve olay tabloları

Genişlik (w)

:

105 mm

Yükseklik (h)

:

161 mm

Derinlik (D)

:

86 mm

Ürün ağırlığı

:

2,4 kg

Ortam Koşulları

Standartlar

:

EN/IEC 60947

Ürün sertifikaları

:

Denizcilik
EAC
CCC

Aşırı gerilim kategorisi

:

Class II

Elektrikli şok koruma sınıfı

:

Sınıf II

Kirletme derecesi

:

3 'e uygun IEC 60664-1

IP koruma derecesi

:

IP40 'e uygun IEC 60529

IK koruma derecesi

:

IK07 'e uygun IEC 62262

Nominal çalışma ortam sıcaklığı

:

-25…70 °C

Depolama ortam koşulları

:

-40…85 °C

Bağıl nem

:

0…95 %

Çalışma yüksekliği

:

0...2000 m değer kaybı olmadan
2000 m...5000 m değer kaybı ile
