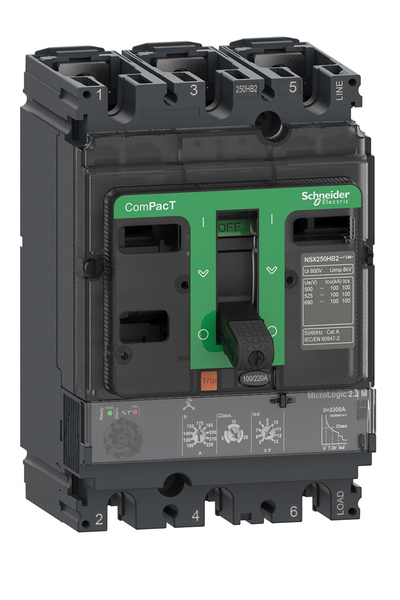

Schneider C25V32M150 NSX250HB1 75kA Ac 3P 150A 2.2M Kompakt Şalter
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Kompakt Şalter
Ürün ÖzellikleriÜrün adı:ComPacT NSX yeni nesilÜrün grubu:NSX250HB1Ürün ya da bileşen tipi:Devre kesiciKutup tanımı:3PKorumalı kutup açıklaması:3d[In] nominal akım:150 A -de 65 °C[Ue] nominal çalışma voltajı:690 V AC 50/60 HzŞebeke tipi:ACŞebeke frekansı:50/60 HzKullanım kategorisi:Kategori A[Icu] Anma nihai kısa devre kesme kapasitesi:85 kA Icu -de 500 V AC 50/60 Hz 'e uygun IEC 60947-2
80 kA Icu -de 525 V AC 50/60 Hz 'e uygun IEC 60947-2
75 kA Icu -de 660/690 V AC 50/60 Hz 'e uygun IEC 60947-2Performans seviyesi:HB1 75 kA 690 V ACAçma birimi adı:Micrologic 2.2 MAçma birimi teknolojisi:ElektronikAçma birimi koruma fonksiyonları:LSoIKontrol tipi:GeçişDevre kesici montaj modu:SabitTamamlayıcı Özellikler[Ui] nominal yalıtım voltajı:800 V AC 50/60 Hz[Uimp] nominal darbe dayanım voltajı:8 kV[Ics] Nominal hizmet kısa devre kesme kapasitesi:85 kA -de 500 V AC 50/60 Hz 'e uygun IEC 60947-2
80 kA -de 525 V AC 50/60 Hz 'e uygun IEC 60947-2
75 kA -de 660/690 V AC 50/60 Hz 'e uygun IEC 60947-2Mekanik dayanıklılık:20000 döngüElektrik dayanıklılığı:20000 döngü -de 440 V In/2
10000 döngü -de 440 V In
10000 döngü -de 690 V In/2
5000 döngü -de 690 V InKutup başına güç dağılımı:6,3 WMontaj desteği:Arka plakaÜst bağlantı:ÖnAşağı bağlantı:ÖnBağlantı aralığı:35 mmKoruma tipi:L : for aşırı yük koruma (uzun süreli)
So : for short time short-circuit protection with fixed delay
I : for anlık kısa devre korumasıAçma birimi derecesi:150 A -de 65 °CMotor açma sınıfı:20
10
5Tamamlayıcı motor koruma:Faz dengesizliğiUzun süreli pick-up ayar tipi IR (termal koruma):Ayarlanabilir 9 ayar[IR] Uzun süreli koruma toplama ayar aralığı:70...150 AUzun Süreli Koruma Gecikme Ayarı Tipi TR:Sabit[TR] Uzun süreli koruma gecikmesi ayar aralığı:120 s -de 1,5 x Ir 5
6,5 s -de 6 x Ir 5
5 s -de 7,2 x Ir 5
240 s -de 1,5 x Ir 10
13,5 s -de 6 x Ir 10
10 s -de 7,2 x Ir 10
480 s -de 1,5 x Ir 20
26 s -de 6 x Ir 20
20 s -de 7,2 x Ir 20Termik bellek:Açmadan önce ve sonra 20 dakikaKısa Zamanlı Koruma Toplama Ayarlama Türü ISD:Ayarlanabilir 9 ayar[ISD] Kısa süreli koruma toplama ayar aralığı:5...13 x IrKısa Süreli Koruma Gecikme Ayar Tipi TSD:SabitAnlık Koruma Toplama Ayar Tipi II:Sabit[Ii] Anlık koruma başlatma ayar aralığı:2250 AToprak kaçağı koruması:YokAlan seçimli kilitleme ZSI:OlmadanElektrik yardımcıları için yuva sayısı:5 slot(lar)Yerel sinyalleme:Çalıştırmak için hazır: flashing LED (yeşil)
Temperature over set point: LED % 95 Ith (kırmızı)Genişlik (w):105 mmYükseklik (h):161 mmDerinlik (D):86 mmÜrün ağırlığı:2,4 kgOrtam Koşulları -
