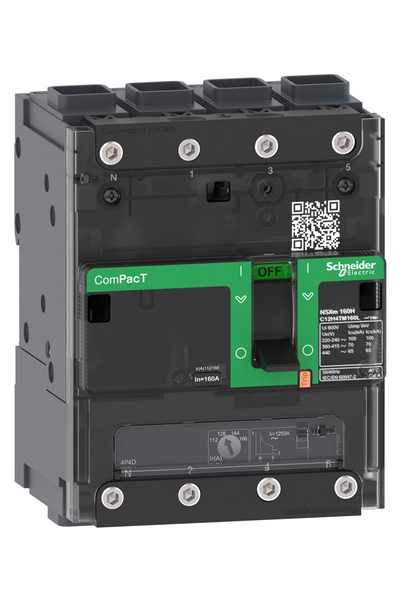

Schneider C12F4TM160L NSXM160F 36kA Ac 4P4D 160A Tmd Elink Kompakt Şalter

Name: elektromarketim
Rating: 4.7 (177 reviews)

%70
İNDİRİM

26.928,00 ₺

8.078,40 ₺

Gelince Haber Ver

Ürün Özellikleri
Yorumlar (0 Yorum)
☆☆☆☆☆

Soru Sor

Schneider Kompakt Şalter

Ürün Özellikleri

Ürün adı

:

ComPacT NSXm new generation

Ürün serisi

:

ComPacT NSXm new generation

Ürün grubu

:

NSXm 160F

Ürün ya da bileşen tipi

:

Devre kesici

Cihaz uygulaması

:

Dağıtım

Kutup tanımı

:

4P

Korumalı kutup açıklaması

:

4d

Nötr konum

:

Sol

[In] nominal akım

:

160 A -de 40 °C

[Ue] nominal çalışma voltajı

:

690 V AC 50/60 Hz

Şebeke tipi

:

AC

Şebeke frekansı

:

50/60 Hz

Yalıtıma uygunluk

:

Evet 'e uygun IEC 60947-2

Kullanım kategorisi

:

Kategori A

[Icu] Anma nihai kısa devre kesme kapasitesi

:

85 kA Icu -de 220...240 V AC 50/60 Hz 'e uygun IEC 60947-2
36 kA Icu -de 380...415 V AC 50/60 Hz 'e uygun IEC 60947-2
35 kA Icu -de 440 V AC 50/60 Hz 'e uygun IEC 60947-2

Performans seviyesi

:

F 36 kA 415 V AC

Açma birimi adı

:

TM-D

Açma birimi teknolojisi

:

Termik Manyetik

Açma birimi koruma fonksiyonları

:

LI

Kontrol tipi

:

Geçiş

Devre kesici montaj modu

:

Sabit

Tamamlayıcı Özellikler

[Ui] nominal yalıtım voltajı

:

800 V AC 50/60 Hz

[Uimp] nominal darbe dayanım voltajı

:

8 kV

[Ics] Nominal hizmet kısa devre kesme kapasitesi

:

85 kA -de 220...240 V AC 50/60 Hz 'e uygunIEC 60947-2
36 kA -de 380...415 V AC 50/60 Hz 'e uygunIEC 60947-2
30 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2

Mekanik dayanıklılık

:

20000 döngü

Elektrik dayanıklılığı

:

20000 döngü -de 440 V In/2
10000 döngü -de 440 V In
10000 döngü -de 690 V In/2
5000 döngü -de 690 V In

Kutup başına güç dağılımı

:

12,21 W

Montaj desteği

:

Arka plaka

Üst bağlantı

:

Ön

Aşağı bağlantı

:

Ön

Bağlantı terminalleri

:

1 Everlink lug 2,5…70 mm², esnek bakır
1 Everlink lug 2,5…95 mm², rigid or stranded bakır

Bağlantı aralığı

:

35 mm ayırıcılarla
27 mm ayırıcılar olmadan

10 mm aralık

:

12 modül

Açma birimi derecesi

:

160 A -de 40 °C

Uzun süreli pick-up ayar tipi IR (termal koruma)

:

Ayarlanabilir

[IR] Uzun süreli koruma toplama ayar aralığı

:

0,7...1 x In

Uzun Süreli Koruma Gecikme Ayarı Tipi TR

:

Sabit

Nötr Koruma Ayarları

:

1 x Ir (4d)

Anlık Koruma Toplama Ayar Tipi II

:

Sabit

[Ii] Anlık koruma başlatma ayar aralığı

:

1.250 A

Toprak kaçağı koruması

:

Yok

Genişlik (w)

:

108 mm

Yükseklik (h)

:

137 mm

Derinlik (D)

:

80 mm

Ürün ağırlığı

:

1,42 kg

Renk

:

Gri (RAL 7016)

Ortam Koşulları

Standartlar

:

EN/IEC 60947

Kirletme derecesi

:

3 'e uygun IEC 60664-1

IP koruma derecesi

:

IP40 'e uygun IEC 60529

IK koruma derecesi

:

IK07 'e uygun IEC 62262

Nominal çalışma ortam sıcaklığı

:

-25…70 °C

Depolama ortam koşulları

:

-50…85 °C

Bağıl nem

:

0…95 %

Çalışma yüksekliği

:

2000 m değer kaybı olmadan
5000 m değer kaybı ile
