Marka : Schneider Electric |Ürün Kodu : C12B4TM160L
☆☆☆☆☆
0 Yorum | Yorum Yap

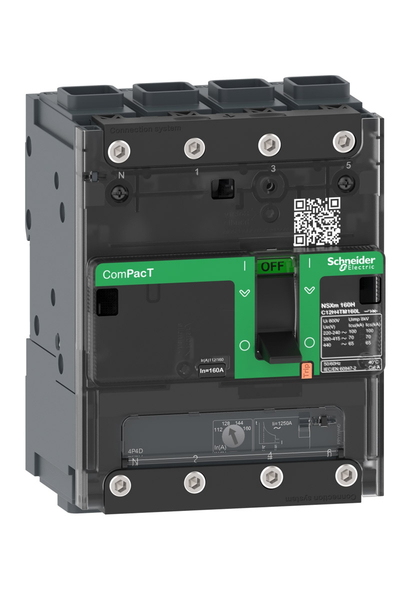

Schneider C12B4TM160L NSXM160B 25kA Ac 4P4D 160A Tmd Elink Kompakt Şalter
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Kompakt Şalter
Ürün ÖzellikleriÜrün adı:ComPacT NSXm new generationÜrün serisi:ComPacT NSXm new generationÜrün grubu:NSXm 160BÜrün ya da bileşen tipi:Devre kesiciCihaz uygulaması:DağıtımKutup tanımı:4PKorumalı kutup açıklaması:4dNötr konum:Sol[In] nominal akım:160 A -de 40 °C[Ue] nominal çalışma voltajı:690 V AC 50/60 HzŞebeke tipi:ACŞebeke frekansı:50/60 HzYalıtıma uygunluk:Evet 'e uygun IEC 60947-2Kullanım kategorisi:Kategori A[Icu] Anma nihai kısa devre kesme kapasitesi:50 kA Icu -de 220...240 V AC 50/60 Hz 'e uygun IEC 60947-2
25 kA Icu -de 380...415 V AC 50/60 Hz 'e uygun IEC 60947-2
20 kA Icu -de 440 V AC 50/60 Hz 'e uygun IEC 60947-2Performans seviyesi:B 25 kA 415 V ACAçma birimi adı:TM-DAçma birimi teknolojisi:Termik ManyetikAçma birimi koruma fonksiyonları:LIKontrol tipi:GeçişDevre kesici montaj modu:SabitTamamlayıcı Özellikler[Ui] nominal yalıtım voltajı:800 V AC 50/60 Hz[Uimp] nominal darbe dayanım voltajı:8 kV[Ics] Nominal hizmet kısa devre kesme kapasitesi:50 kA -de 220...240 V AC 50/60 Hz 'e uygun IEC 60947-2
25 kA -de 380...415 V AC 50/60 Hz 'e uygun IEC 60947-2
20 kA -de 440 V AC 50/60 Hz 'e uygun IEC 60947-2Mekanik dayanıklılık:20000 döngüElektrik dayanıklılığı:20000 döngü -de 440 V In/2
10000 döngü -de 440 V In
10000 döngü -de 690 V In/2
5000 döngü -de 690 V InKutup başına güç dağılımı:12,21 WMontaj desteği:Arka plakaÜst bağlantı:ÖnAşağı bağlantı:ÖnBağlantı terminalleri:1 Everlink lug 2,5…70 mm², esnek bakır
1 Everlink lug 2,5…95 mm², rigid or stranded bakırBağlantı aralığı:35 mm ayırıcılarla
27 mm ayırıcılar olmadan10 mm aralık:12 modülAçma birimi derecesi:160 A -de 40 °CUzun süreli pick-up ayar tipi IR (termal koruma):Ayarlanabilir[IR] Uzun süreli koruma toplama ayar aralığı:0,7...1 x InUzun Süreli Koruma Gecikme Ayarı Tipi TR:SabitNötr Koruma Ayarları:1 x Ir (4d)Anlık Koruma Toplama Ayar Tipi II:Sabit[Ii] Anlık koruma başlatma ayar aralığı:1.250 AToprak kaçağı koruması:YokGenişlik (w):108 mmYükseklik (h):137 mmDerinlik (D):80 mmÜrün ağırlığı:1,42 kgRenk:Gri (RAL 7016)Ortam Koşulları -
