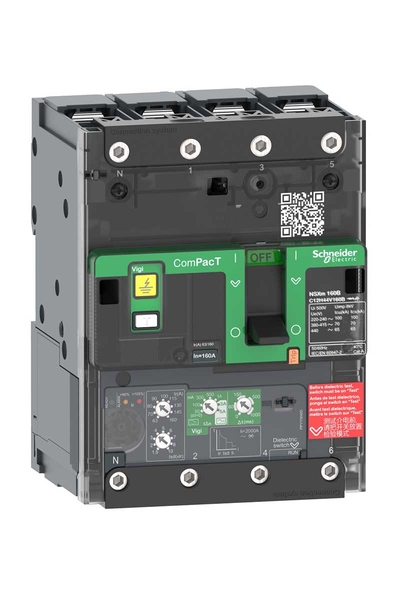

Schneider C11F44V100B NSXM100F 36kA Ac 4P 100A 4.1 Busbar Kompakt Şalter

Name: elektromarketim
Rating: 4.7 (177 reviews)

12.182,40 ₺

Gelince Haber Ver

Ürün Özellikleri
Yorumlar (0 Yorum)
☆☆☆☆☆

Soru Sor

Schneider Kompakt Şalter

Ürün Özellikleri

Ürün adı

:

ComPacT NSXm new generation

Ürün serisi

:

ComPacT NSXm new generation

Ürün grubu

:

NSXm 100F

Ürün ya da bileşen tipi

:

Toprak kaçağı devre kesici

Cihaz uygulaması

:

Dağıtım

Kutup tanımı

:

4P

Korumalı kutup açıklaması

:

4d

Nötr konum

:

Sol

[In] nominal akım

:

100 A -de 40 °C

[Ue] nominal çalışma voltajı

:

440 V AC 50/60 Hz

Şebeke tipi

:

AC

Şebeke frekansı

:

50/60 Hz

Yalıtıma uygunluk

:

Evet 'e uygun IEC 60947-2

Kullanım kategorisi

:

Kategori A

Performans seviyesi

:

F 36 kA 415 V AC

Açma birimi adı

:

Micrologic 4.1

Açma birimi teknolojisi

:

Elektronik

Açma birimi koruma fonksiyonları

:

LSoIR

Kontrol tipi

:

Geçiş

Devre kesici montaj modu

:

Sabit

Tamamlayıcı Özellikler

[Ui] nominal yalıtım voltajı

:

500 V AC 50/60 Hz

[Uimp] nominal darbe dayanım voltajı

:

8 kV

Mekanik dayanıklılık

:

20000 döngü

Elektrik dayanıklılığı

:

20000 döngü -de 440 V In/2
10000 döngü -de 440 V In
10000 döngü -de 690 V In/2
5000 döngü -de 690 V In

Kutup başına güç dağılımı

:

4,77 W

Montaj desteği

:

Arka plaka

Üst bağlantı

:

Ön

Aşağı bağlantı

:

Ön

Bağlantı aralığı

:

35 mm ayırıcılarla
27 mm ayırıcılar olmadan

10 mm aralık

:

12 modül

Açma birimi derecesi

:

100 A -de 40 °C

Uzun süreli pick-up ayar tipi IR (termal koruma)

:

Ayarlanabilir 9 ayar

[IR] Uzun süreli koruma toplama ayar aralığı

:

40...100 A

Uzun Süreli Koruma Gecikme Ayarı Tipi TR

:

Sabit

[TR] Uzun süreli koruma gecikmesi ayar aralığı

:

200 s -de 1,5 x Ir
8 s -de 6 x Ir
5 s -de 7,2 x Ir

Nötr Koruma Ayarları

:

1 x Ir (4d)

Termik bellek

:

Açmadan önce ve sonra 20 dakika

Kısa Zamanlı Koruma Toplama Ayarlama Türü ISD

:

Ayarlanabilir 9 ayar

[ISD] Kısa süreli koruma toplama ayar aralığı

:

1.5...10 x Ir

Kısa Süreli Koruma Gecikme Ayar Tipi TSD

:

Sabit

Anlık Koruma Toplama Ayar Tipi II

:

Sabit

[Ii] Anlık koruma başlatma ayar aralığı

:

1500 A

Toprak kaçağı koruması

:

Entegre

Toprak kaçağı koruma sınıfı

:

Sınıf A
Sınıf AC

Toprak Sızması Koruma Duyarlılığı Ayarlama Tipi IΔn

:

Ayarlanabilir

[IΔn] Dünya sızıntısı koruma duyarlılık ayar aralığı

:

30 mA
100 mA
300 mA
500 mA
1 A
3 A
5 A

Toprak kaçağı hassasiyeti

:

30 mA için sınıf A
100 mA için sınıf A
300 mA için sınıf A
500 mA için sınıf A
1 A için sınıf A
30 mA için sınıf AC
100 mA için sınıf AC
300 mA için sınıf AC
500 mA için sınıf AC
1 A için sınıf AC
3 A için sınıf AC
5 A için sınıf AC

Toprak Sızması Koruma Zaman Gecikme Ayarı Tipi ΔT

:

Ayarlanabilir

[ΔT] Toprak sızıntısı koruma süresi gecikme ayar aralığı

:

0 ms
60 ms
150 ms
500 ms
1000 ms

Genişlik (w)

:

108 mm

Yükseklik (h)

:

144 mm

Derinlik (D)

:

80 mm

Ürün ağırlığı

:

1,63 kg

Renk

:

Gri (RAL 7016)

Ortam Koşulları

Standartlar

:

EN/IEC 60947

Kirletme derecesi

:

3 'e uygun IEC 60664-1

IP koruma derecesi

:

IP40 'e uygun IEC 60529

IK koruma derecesi

:

IK07 'e uygun IEC 62262

Nominal çalışma ortam sıcaklığı

:

-25…70 °C

Depolama ortam koşulları

:

-40…85 °C

Bağıl nem

:

0…95 %

Çalışma yüksekliği

:

2000 m değer kaybı olmadan
5000 m değer kaybı ile
