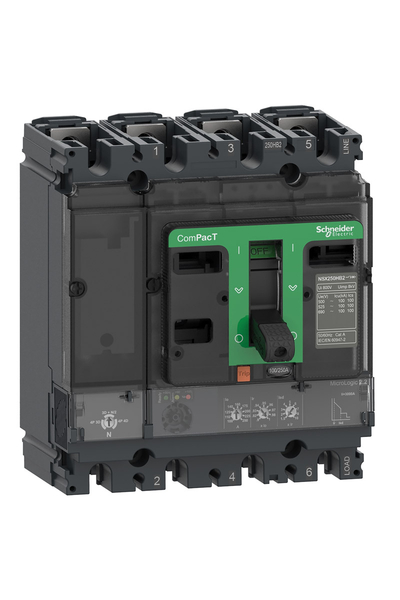

Schneider C10R42D040 NSX100R 200kA Ac 4P 40A 2.2 Kompakt Şalter
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Kompakt Şalter
Ürün ÖzellikleriÜrün adı:ComPacT NSX yeni nesilÜrün grubu:NSX100RÜrün ya da bileşen tipi:Devre kesiciCihaz uygulaması:DağıtımKutup tanımı:4PKorumalı kutup açıklaması:4d
3d + N/2
3dNötr konum:Sol[In] nominal akım:40 A -de 40 °C[Ue] nominal çalışma voltajı:690 V AC 50/60 HzŞebeke tipi:ACŞebeke frekansı:50/60 HzKullanım kategorisi:Kategori APerformans seviyesi:R 200 kA 415 V ACAçma birimi adı:Micrologic 2.2Açma birimi teknolojisi:ElektronikAçma birimi koruma fonksiyonları:LSoIKontrol tipi:GeçişDevre kesici montaj modu:SabitTamamlayıcı Özellikler[Ui] nominal yalıtım voltajı:800 V AC 50/60 Hz[Uimp] nominal darbe dayanım voltajı:8 kVMekanik dayanıklılık:20000 döngüElektrik dayanıklılığı:20000 döngü -de 440 V In/2
10000 döngü -de 440 V In
10000 döngü -de 690 V In/2
5000 döngü -de 690 V InKutup başına güç dağılımı:1,34 WMontaj desteği:Arka plakaÜst bağlantı:ÖnAşağı bağlantı:ÖnBağlantı aralığı:35 mmKoruma tipi:L : for aşırı yük koruma (uzun süreli)
So : for short time short-circuit protection with fixed delay
I : for anlık kısa devre korumasıAçma birimi derecesi:40 A -de 40 °CUzun süreli pick-up ayar tipi IR (termal koruma):Ayarlanabilir 9 ayar[IR] Uzun süreli koruma toplama ayar aralığı:18...40 AUzun Süreli Koruma Gecikme Ayarı Tipi TR:Sabit[TR] Uzun süreli koruma gecikmesi ayar aralığı:400 s -de 1,5 x Ir
16 s -de 6 x Ir
11 s -de 7,2 x IrNötr Koruma Ayarları:0,5 x Ir (3d + N/2)
1 x Ir (4d)
Korumasız (3d)Termik bellek:Açmadan önce ve sonra 20 dakikaKısa Zamanlı Koruma Toplama Ayarlama Türü ISD:Ayarlanabilir 9 ayar[ISD] Kısa süreli koruma toplama ayar aralığı:1.5...10 x IrKısa Süreli Koruma Gecikme Ayar Tipi TSD:SabitAnlık Koruma Toplama Ayar Tipi II:Sabit[Ii] Anlık koruma başlatma ayar aralığı:600 AToprak kaçağı koruması:YokAlan seçimli kilitleme ZSI:OlmadanElektrik yardımcıları için yuva sayısı:5 slot(lar)Yerel sinyalleme:Çalıştırmak için hazır: flashing LED (yeşil)
Aşırı yük: LED % 105 Ir (kırmızı)
Aşırı yük: LED % 90 Ir (turuncu)Genişlik (w):140 mmYükseklik (h):161 mmDerinlik (D):86 mmÜrün ağırlığı:2,4 kgOrtam Koşulları -
